کابل های برق آلومینیومی به عنوان جایگزینی موثر و اقتصادی برای کابل های مسی کاربردهای گسترده ای در صنایع مختلف و زیرساخت های انتقال و توزیع انرژی الکتریکی پیدا کرده اند.
این کابل ها با بهره گیری از هدایت الکتریکی مناسب آلومینیوم و وزن سبک تر نسبت به مس راهکارهای مقرون به صرفه و کارآمدی را برای انتقال جریان الکتریکی در ولتاژهای مختلف ارائه می دهند.
از شبکه های انتقال و توزیع برق سراسری گرفته تا صنایع ساختمان سازی خودروسازی انرژی های تجدیدپذیر و بسیاری موارد دیگر کابل های آلومینیومی نقش حیاتی ایفا می کنند.
مزایای استفاده از کابل های آلومینیومی
استفاده از کابل برق آلومینیومی مزایای متعددی را به همراه دارد که آن ها را به گزینه ای جذاب در بسیاری از کاربردها تبدیل کرده است. مهم ترین این مزایا عبارتند از :
- هزینه کمتر : آلومینیوم به طور قابل توجهی ارزان تر از مس است. این اختلاف قیمت به ویژه در پروژه های بزرگ با متراژ بالای کابل کشی صرفه جویی قابل توجهی در هزینه ها ایجاد می کند. این مزیت اقتصادی کابل های آلومینیومی را به انتخابی ایده آل برای پروژه های حساس به بودجه تبدیل کرده است.
- وزن سبک تر : آلومینیوم تقریباً یک سوم وزن مس را دارد. این ویژگی وزن سبک تر نصب و جابجایی کابل های آلومینیومی را آسان تر و سریع تر می کند. کاهش وزن کابل به ویژه در خطوط هوایی انتقال برق منجر به کاهش هزینه های نصب و نگهداری سازه ها و برج های نگهدارنده می شود.
- مقاومت به خوردگی : آلومینیوم به طور طبیعی لایه ای اکسیدی بر روی سطح خود تشکیل می دهد که از خوردگی بیشتر آن جلوگیری می کند. این خاصیت کابل های آلومینیومی را برای استفاده در محیط های مرطوب و خورنده به ویژه در مناطق ساحلی و صنعتی مناسب می سازد.
- انعطاف پذیری مناسب : کابل های آلومینیومی با وجود استحکام مناسب از انعطاف پذیری خوبی برخوردارند که نصب و کابل کشی آن ها را در مسیرهای پیچیده و فضاهای محدود تسهیل می کند.
این ویژگی به ویژه در صنایع ساختمان سازی و خودروسازی که نیاز به کابل کشی در فضاهای تنگ وجود دارد اهمیت زیادی دارد. - قابلیت بازیافت : آلومینیوم فلزی قابل بازیافت است و بازیافت آن نسبت به تولید اولیه انرژی کمتری مصرف می کند. استفاده از کابل های آلومینیومی و بازیافت آن ها در پایان عمر مفید به حفظ منابع طبیعی و کاهش اثرات زیست محیطی کمک می کند.
اصول عملکرد و اجزای اصلی کابل های برق آلومینیومی
کابل های برق آلومینیومی از اصول مشابه کابل های مسی در انتقال جریان الکتریکی پیروی می کنند. هسته اصلی کابل که وظیفه هدایت جریان را بر عهده دارد از رشته های آلومینیومی با خلوص بالا ساخته می شود.
این رشته ها به صورت به هم تابیده شده یا فشرده (Compact) برای افزایش انعطاف پذیری و کاهش قطر کلی کابل طراحی می شوند.

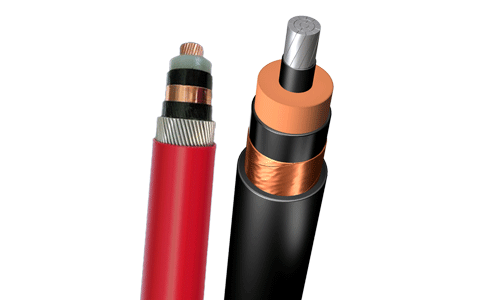

اجزای اصلی یک کابل برق آلومینیومی به طور کلی شامل موارد زیر است :
- هادی آلومینیومی : بخش اصلی کابل که جریان الکتریکی از طریق آن عبور می کند. هادی آلومینیومی معمولاً از آلیاژهای آلومینیوم با هدایت الکتریکی بالا ساخته می شود. طراحی هادی می تواند به صورت تک رشته یا چند رشته باشد که نوع چند رشته انعطاف پذیری بیشتری را فراهم می کند.
- عایق : لایه ای از مواد عایق الکتریکی که هادی را احاطه کرده و از نشتی جریان و تماس هادی با محیط اطراف جلوگیری می کند.
عایق ها معمولاً از پلیمرهای مختلف مانند پلی وینیل کلراید (PVC) پلی اتیلن (PE) پلی اتیلن کراس لینک شده (XLPE) و یا لاستیک های مصنوعی ساخته می شوند. انتخاب نوع عایق بستگی به ولتاژ کاری کابل شرایط محیطی و الزامات استاندارد دارد. - روکش (غلاف) : لایه بیرونی کابل که از عایق و هادی در برابر عوامل محیطی مانند رطوبت نور خورشید مواد شیمیایی و ضربات مکانیکی محافظت می کند. روکش ها معمولاً از مواد پلیمری مقاوم مانند PVC یا PE ساخته می شوند. روکش می تواند شامل لایه های اضافی مانند زره فلزی برای محافظت بیشتر در برابر آسیب های مکانیکی باشد.
- نوار جداکننده (در برخی کابل ها) : لایه ای نازک از مواد غیر رسانا که بین هادی و عایق قرار می گیرد و از چسبندگی عایق به هادی و همچنین از آسیب دیدن عایق در اثر حرکت رشته های هادی جلوگیری می کند.
- پرکننده (در کابل های چند رشته) : موادی که فضای خالی بین رشته های هادی را پر می کنند و شکل دایره ای کابل را حفظ می کنند. پرکننده ها می توانند از مواد پلیمری یا الیاف طبیعی باشند.

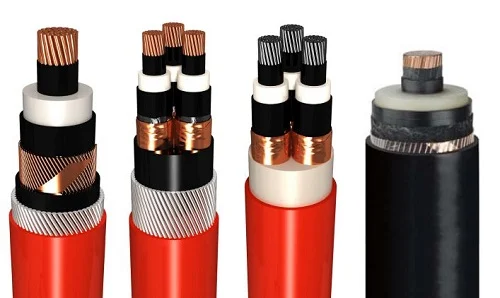

انواع کابل آلومینیومی بر اساس تعداد رشته
- کابل‌های تک‌رشته‌ای (Single-core): این کابل ها شامل یک رشته آلومینیومی هستند و معمولاً برای کاربردهای خاص و در شرایطی که نیاز به انعطاف‌پذیری کمتری وجود دارد، استفاده می‌شوند.
- کابل‌های چندرشته‌ای (Multi-core): این کابل ها شامل چند رشته آلومینیومی هستند و به دو دسته اصلی تقسیم می‌شوند:
کابل‌های دو رشته‌ای: شامل دو رشته آلومینیومی که معمولاً برای انتقال برق در فازهای مختلف استفاده می‌شوند.
کابل‌های پنج رشته ای: این کابل پنج رشته شامل 5 رشته آلومینیومی هستند و برای سیستم‌های سه فاز و همچنین کاربردهای صنعتی و تجاری به کار می‌روند.
کاربردهای صنعتی کابل های برق آلومینیومی
کابل های برق آلومینیومی به دلیل مزایای ذکر شده کاربردهای گسترده ای در صنایع مختلف پیدا کرده اند. برخی از مهم ترین این کاربردها عبارتند از :
- صنعت انتقال و توزیع برق : کابل های آلومینیومی به طور گسترده در شبکه های انتقال و توزیع برق فشار ضعیف متوسط و قوی استفاده می شوند. وزن سبک تر و هزینه کمتر کابل های آلومینیومی آن ها را به گزینه ای اقتصادی برای خطوط هوایی و زمینی انتقال برق در مسافت های طولانی تبدیل کرده است. استفاده از کابل های ACSR (Aluminum Conductor Steel Reinforced) که در آن ها رشته های فولادی برای افزایش استحکام مکانیکی به کار رفته است در خطوط هوایی انتقال برق بسیار رایج است.
- صنعت ساختمان سازی : در صنعت ساختمان سازی کابل های آلومینیومی برای سیم کشی داخلی ساختمان ها سیستم های روشنایی پریزها و مدارهای قدرت به کار می روند. کابل های آلومینیومی با عایق PVC و روکش PVC به عنوان کابل های ساختمانی شناخته می شوند و در تاسیسات الکتریکی ساختمان های مسکونی تجاری و صنعتی کاربرد دارند.
- صنعت انرژی های تجدیدپذیر : در پروژه های انرژی خورشیدی و بادی کابل های آلومینیومی برای انتقال توان تولیدی از پنل های خورشیدی و توربین های بادی به تجهیزات ذخیره سازی و شبکه های توزیع برق استفاده می شوند. مقاومت به خوردگی و وزن سبک کابل های آلومینیومی آن ها را برای استفاده در محیط های بیرونی و شرایط آب و هوایی مختلف مناسب می سازد.
- صنعت خودروسازی : در صنعت خودروسازی کابل های آلومینیومی به دلیل وزن سبک و انعطاف پذیری بالا در سیم کشی خودروها سیستم های الکتریکی و الکترونیکی کاربرد دارند. کاهش وزن سیم کشی خودرو با استفاده از کابل های آلومینیومی به بهبود راندمان سوخت و کاهش آلایندگی خودرو کمک می کند.
- صنعت حمل و نقل ریلی : در صنعت حمل و نقل ریلی کابل های آلومینیومی برای سیستم های برق رسانی قطارها و متروها سیستم های سیگنالینگ و ارتباطات به کار می روند. وزن سبک کابل های آلومینیومی نصب و نگهداری آن ها را در سیستم های ریلی تسهیل می کند.
- صنایع نفت گاز و پتروشیمی : در صنایع نفت گاز و پتروشیمی کابل های آلومینیومی مقاوم در برابر مواد شیمیایی و شرایط سخت محیطی برای تغذیه الکتریکی تجهیزات سیستم های کنترل و ابزار دقیق مورد استفاده قرار می گیرند. کابل های آلومینیومی زره دار با روکش های مقاوم در برابر مواد نفتی و گازی در این صنایع کاربرد ویژه ای دارند.
- صنعت هوافضا : در صنعت هوافضا به دلیل اهمیت کاهش وزن کابل های آلومینیومی با وزن بسیار کم و استحکام بالا در سیم کشی هواپیماها و فضاپیماها سیستم های الکتریکی و الکترونیکی و تجهیزات ناوبری استفاده می شوند.
استانداردهای بین المللی و تکنولوژی های پیشرفته در کابل های آلومینیومی
تولید و استفاده از کابل های برق آلومینیومی تحت استانداردهای بین المللی مختلفی صورت می گیرد که کیفیت ایمنی و عملکرد آن ها را تضمین می کنند. برخی از مهم ترین این استانداردها عبارتند از :
- IEC ۶۰۲۲۸ : این استاندارد بین المللی به مشخصات هادی های کابل های عایق دار می پردازد و الزامات مربوط به مواد ساختار و ابعاد هادی های آلومینیومی را تعیین می کند.
- IEC ۶۰۵۰۲ : این استاندارد به کابل های قدرت با عایق اکسترود شده برای ولتاژهای اسمی از ۱ کیلوولت تا ۳۰ کیلوولت می پردازد و شامل الزامات مربوط به کابل های آلومینیومی با عایق های PVC و XLPE است.
- ASTM B۲۳۱ : این استاندارد آمریکایی به هادی های آلومینیومی متحدالمرکز تابیده شده می پردازد و مشخصات فنی و روش های آزمون آن ها را تعیین می کند.
- ASTM B۲۳۲ : این استاندارد آمریکایی به هادی های آلومینیومی تقویت شده با فولاد (ACSR) می پردازد و الزامات مربوط به ساختار مواد و عملکرد آن ها را مشخص می کند.
علاوه بر استانداردهای موجود تکنولوژی های پیشرفته ای نیز در زمینه تولید و بهبود عملکرد کابل های آلومینیومی در حال توسعه هستند. برخی از این تکنولوژی ها عبارتند از :
- آلیاژهای آلومینیوم پیشرفته : توسعه آلیاژهای آلومینیوم با هدایت الکتریکی بالاتر استحکام مکانیکی بیشتر و مقاومت به خوردگی بهبود یافته به تولید کابل های آلومینیومی با عملکرد بهتر و طول عمر بیشتر منجر می شود.
- نانوتکنولوژی : استفاده از نانومواد در ساختار کابل های آلومینیومی می تواند خواص مکانیکی و الکتریکی آن ها را بهبود بخشیده و وزن و ابعاد کابل ها را کاهش دهد.
- کابل های هوشمند : توسعه کابل های آلومینیومی هوشمند با قابلیت نظارت بر دما جریان و سایر پارامترهای عملکردی امکان تشخیص زودهنگام مشکلات و افزایش قابلیت اطمینان شبکه های برق را فراهم می کند.
- مواد عایق جدید : تحقیقات در زمینه مواد عایق جدید با خواص دی الکتریک بهتر مقاومت حرارتی بالاتر و طول عمر بیشتر به تولید کابل های آلومینیومی با عملکرد و ایمنی بالاتر کمک می کند.
نکات فنی مهم در استفاده از کابل های برق آلومینیومی
استفاده صحیح و ایمن از کابل های برق آلومینیومی مستلزم رعایت نکات فنی مهمی است که در مراحل طراحی نصب و بهره برداری باید مد نظر قرار گیرند :
- انتخاب سطح مقطع مناسب : به دلیل هدایت الکتریکی کمتر آلومینیوم نسبت به مس برای انتقال جریان مشابه سطح مقطع کابل آلومینیومی باید بزرگتر از کابل مسی باشد. محاسبات دقیق سطح مقطع کابل بر اساس جریان بار طول مسیر و افت ولتاژ مجاز باید توسط مهندسان برق انجام شود.
- اتصالات مناسب : اتصالات کابل های آلومینیومی به دلیل اکسیداسیون سطحی آلومینیوم و پدیده خزش (Creep) نیازمند استفاده از اتصالات مخصوص و روش های اتصال مناسب هستند. استفاده از اتصالات بیمتال (Bimetallic) که از دو فلز مس و آلومینیوم ساخته شده اند و همچنین استفاده از گریس های ممانعت کننده از اکسیداسیون در محل اتصالات برای اطمینان از اتصال الکتریکی مطمئن و پایدار ضروری است.
- رعایت گشتاور مناسب در اتصالات : در بستن اتصالات کابل های آلومینیومی رعایت گشتاور مناسب بسیار مهم است. گشتاور بیش از حد می تواند منجر به آسیب دیدن کابل و اتصال شود در حالی که گشتاور کم می تواند باعث اتصال نامناسب و افزایش مقاومت اتصال شود. استفاده از آچار گشتاورسنج برای بستن اتصالات توصیه می شود.
- جلوگیری از خوردگی گالوانیکی : در اتصال کابل های آلومینیومی به تجهیزات مسی باید از خوردگی گالوانیکی جلوگیری شود. استفاده از اتصالات بیمتال و مواد جداکننده مناسب بین فلزات غیرهمجنس از بروز این نوع خوردگی جلوگیری می کند.
- نصب و کابل کشی صحیح : نصب و کابل کشی کابل های آلومینیومی باید مطابق با دستورالعمل های استاندارد و توسط افراد متخصص انجام شود.
رعایت شعاع خمش مجاز کابل استفاده از بست های مناسب و جلوگیری از آسیب دیدن روکش کابل در حین نصب از اهمیت ویژه ای برخوردار است. - بازرسی و نگهداری دوره ای : بازرسی و نگهداری دوره ای کابل های آلومینیومی به ویژه اتصالات آن ها برای اطمینان از عملکرد صحیح و ایمن سیستم برق ضروری است.
بازرسی اتصالات از نظر خوردگی شل شدن و افزایش دما و انجام اقدامات اصلاحی در صورت نیاز به افزایش طول عمر و قابلیت اطمینان سیستم کمک می کند.
نتیجه گیری
کابل های برق آلومینیومی به عنوان یک راهکار اقتصادی سبک و کارآمد در انتقال انرژی الکتریکی جایگاه ویژه ای در صنایع مختلف و زیرساخت های مدرن پیدا کرده اند.
مزایای متعدد این کابل ها از جمله هزینه کمتر وزن سبک تر مقاومت به خوردگی و قابلیت بازیافت آن ها را به گزینه ای جذاب برای بسیاری از کاربردها تبدیل کرده است.
با پیشرفت تکنولوژی و توسعه آلیاژهای آلومینیوم پیشرفته انتظار می رود کاربرد کابل های آلومینیومی در آینده نیز گسترش یابد و نقش مهم تری در تامین انرژی الکتریکی پایدار و مقرون به صرفه ایفا کنند. کابل آلومینیومی در برندهای متعددی تولید وعرضه شده است که یکی از با سابقه ترین تولید کننده ها سیم و کابل ابهر می باشد.
با رعایت نکات فنی مهم در طراحی نصب و بهره برداری از کابل های آلومینیومی می توان از مزایای این کابل ها به طور کامل بهره مند شد و سیستم های برق ایمن و قابل اعتمادی را ایجاد کرد.
پرسش و پاسخ متداول کاربران
۱. آیا کابل آلومینیومی به اندازه کابل مسی رسانای جریان الکتریکی است؟
خیر هدایت الکتریکی آلومینیوم حدود ۶۱% هدایت الکتریکی مس است. به همین دلیل برای انتقال جریان الکتریکی مشابه سطح مقطع کابل آلومینیومی باید بزرگتر از کابل مسی باشد. با این حال به دلیل وزن سبک تر آلومینیوم کابل آلومینیومی با سطح مقطع بزرگتر همچنان می تواند وزن کمتری نسبت به کابل مسی با همان ظرفیت داشته باشد.
۲. آیا کابل آلومینیومی برای همه کاربردها مناسب است؟
کابل های آلومینیومی برای بسیاری از کاربردها مناسب هستند به ویژه در مواردی که وزن و هزینه اهمیت زیادی دارند. با این حال در برخی کاربردهای خاص مانند سیم کشی مدارهای الکترونیکی حساس که نیاز به هدایت الکتریکی بسیار بالا و اتصالات بسیار مطمئن دارند کابل های مسی ممکن است ترجیح داده شوند. انتخاب نوع کابل مناسب بستگی به الزامات فنی و اقتصادی هر کاربرد دارد.
۳. طول عمر کابل های آلومینیومی چقدر است؟
طول عمر کابل های آلومینیومی به عوامل مختلفی مانند کیفیت ساخت شرایط محیطی و نحوه نصب و نگهداری بستگی دارد. با نصب و نگهداری صحیح و رعایت استانداردهای مربوطه کابل های آلومینیومی می توانند طول عمر مشابهی با کابل های مسی داشته باشند و برای دهه ها به طور ایمن و قابل اعتماد به کار خود ادامه دهند.
بازرسی و نگهداری دوره ای اتصالات و روکش کابل نقش مهمی در افزایش طول عمر کابل های آلومینیومی ایفا می کند.
