آموزش دستور Stretch برای کشیدگی ترسیمات اتوکد

استفاده از ابزارهای مختلف در اتوکد به شما امکان می دهد ترسیمات حرفه ای تر و دقیق تری انجام دهید. یکی از این ابزارها که بسیار کاربردی است دستور Stretch می باشد. این ابزار به کاربران کمک می کند تا قسمت های مشخصی از ترسیمات را کشیده و ویرایش کنند بدون اینکه دیگر بخش ها تحت تأثیر قرار گیرند.

دستور Stretch چیست؟

دستور Stretch در اتوکد برای کشیدن یا گسترش دادن بخش خاصی از یک ترسیم به کار می رود. این ابزار می تواند به شما کمک کند که :

• اندازه اجزای طراحی را تغییر دهید.
• اجزای متصل به یکدیگر را با حفظ ارتباط آن ها ویرایش کنید.
• به سرعت بخش های نامتناسب ترسیم را اصلاح کنید.

نحوه اجرای دستور Stretch

مرحله به مرحله :

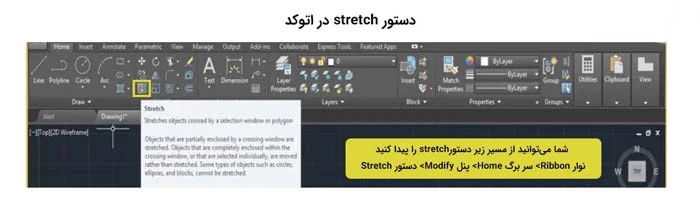

1. شروع دستور : با تایپ کردن Stretch در خط فرمان یا انتخاب آن از منوی Modify این ابزار را فعال کنید.
2. انتخاب اشیاء : برای انتخاب دقیق قسمت هایی که می خواهید کشیده شوند یک پنجره انتخاب از چپ به راست ایجاد کنید. دقت کنید که فقط قسمت هایی که کاملاً داخل پنجره قرار دارند انتخاب خواهند شد.

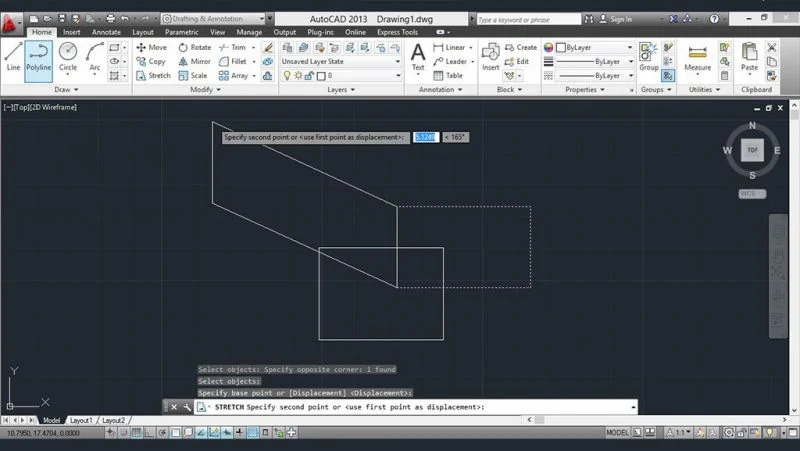

3. مشخص کردن نقاط شروع و پایان : با کلیک روی نقطه شروع و سپس کشیدن ماوس به جهت دلخواه می توانید مقدار کشیدگی را مشخص کنید.
4. تأیید نهایی : پس از تعیین جهت و اندازه کشیدگی کلید Enter را فشار دهید تا تغییرات اعمال شوند.

موارد استفاده دستور Stretch

1. تغییر اندازه پنجره ها و درب ها در پلان های معماری.
2. کشیدن بخش های متصل به خطوط در طراحی های مهندسی.
3. افزایش طول اشیاء بدون نیاز به پاک کردن و رسم مجدد.

نکات حرفه ای برای استفاده بهتر از Stretch

• از حالت OSNAP برای دقیق تر کردن انتخاب نقاط استفاده کنید.
• قبل از شروع دستور با LAYISO لایه های اضافی را مخفی کنید تا تمرکز بیشتری روی بخش های مهم داشته باشید.
• اگر نیاز دارید فقط یک بخش از ترسیم تغییر کند می توانید از Grips برای کشیدن مستقیم استفاده کنید.

مثال کاربردی

فرض کنید یک پلان ساده دارید و نیاز است طول یک دیوار را تغییر دهید بدون آنکه مکان درب یا پنجره ها جابه جا شود :

1. Stretch را انتخاب کنید.
2. با استفاده از پنجره انتخاب نقاط پایانی دیوار را مشخص کنید.
3. مقدار کشیدگی را با وارد کردن طول مورد نظر یا کشیدن ماوس تعیین کنید.

جدول مقایسه Stretch و دیگر ابزارها

ابزار	کاربرد اصلی	قابلیت های مشابه با Stretch
Move	جابه جایی کل شی	فقط جابه جایی انجام می دهد
Scale	تغییر اندازه به صورت تناسبی	روی کل شی اثر می گذارد
Stretch	کشیدن و تغییر یک بخش خاص	دقیق تر و هدفمندتر عمل می کند
Extend	طولانی کردن خط ها و لبه ها	محدود به خطوط است

ترفندها و توصیه های یادگیری

• تمرین مداوم : دستور Stretch نیازمند دقت در انتخاب نقاط و جهت است. هر چه بیشتر تمرین کنید مهارت بیشتری پیدا می کنید.
• کار با لایه ها : قبل از اعمال تغییرات لایه ها را بررسی کنید تا اشتباهی لایه نامربوطی را تغییر ندهید.
• یادگیری دستورات مکمل : دستورات Trim و Extend را در کنار Stretch بیاموزید تا انعطاف بیشتری در ویرایش داشته باشید. این دستورات در بخش آموزش اتوکد بصورت مفصل توضیح داده شده اند.

پرسش و پاسخ

۱. آیا Stretch فقط روی خطوط عمل می کند؟
خیر این ابزار می تواند روی مجموعه ای از اشیاء مانند پلی لاین ها بلوک ها و حتی اشیاء سه بعدی نیز عمل کند.

۲. چرا بعد از انتخاب دستور برخی اشیاء کشیده نمی شوند؟
دلیل آن می تواند عدم انتخاب صحیح نقاط یا تنظیمات قفل شده در لایه ها باشد.

۳. آیا دستور Stretch جایگزین ابزار Move می شود؟
Stretch مکمل Move است و در شرایطی که بخشی از ترسیم نیاز به تغییر دارد بهتر عمل می کند.

نتیجه گیری

دستور Stretch یکی از قدرتمندترین ابزارهای اتوکد است که با یادگیری و استفاده از آن می توانید به سرعت ترسیمات خود را بهبود دهید. برای کسب مهارت بیشتر پیشنهاد می کنیم با ترسیمات ساده شروع کرده و به تدریج پروژه های پیچیده تر را با این دستور ویرایش کنید. تمرین و توجه به جزئیات کلید موفقیت شماست!
