آموزش نصب و تنظیم موتور کوادکوپتر

نحوه ساخت یک هلیکوپتر یا کوادکوپتر و محاسبات آن

نصب و تنظیم موتورهای براشلس در کوادکوپتر، از مراحل حیاتی برای پروازی پایدار و ایمن است. این فرآیند شامل اتصال دقیق موتورها به اسپید کنترلر (ESC) و فلایت کنترلر، تنظیم جهت چرخش صحیح و کالیبراسیون دقیق آن ها برای اطمینان از عملکرد بهینه است. درک صحیح این مراحل، کلید ساخت و نگهداری یک پهپاد کارآمد است.

ساخت کوادکوپتر فراتر از مونتاژ صرف قطعات است؛ نیازمند درک عمیقی از اصول فیزیکی پرواز، دینامیک سیالات و کنترل الکترونیکی است. هلیکوپترهای سنتی با یک یا دو روتور اصلی و مکانیزم های پیچیده ای مانند swashplate، جهت گیری خود را کنترل می کنند، اما کوادکوپترها با بهره گیری از چهار روتور مستقل و تغییر سرعت چرخش آن ها به چنین پیچیدگی هایی نیاز ندارند. این سادگی طراحی، ساخت و کنترل آن ها را برای علاقه مندان و متخصصان فراهم آورده است. هر روتور، نیروی رانش و گشتاور مورد نیاز برای پرواز و مانور را تولید می کند و با باتری های الکتریکی تغذیه می شود. کنترل کننده های سرعت الکترونیکی (ESC) که وظیفه مدیریت دور موتور را بر عهده دارند، خروجی مورد نظر را از فلایت کنترلر دریافت کرده و به هر موتور ارسال می کنند.

ساختار صلب و متقارن کوادکوپتر با مرکزی از جرم که با مرکز فریم بدنه پرنده هم تراز است، به پایداری آن کمک شایانی می کند. رانش و درگ هر موتور با مربع سرعت آن متناسب است و پروانه ها نیز به گونه ای سفت و محکم در نظر گرفته می شوند که تغییر شکل تیغه (Blade Flapping) ناچیز باشد. این اصول بنیادین، اساس محاسبات مربوط به رانش، گشتاور و پایداری پرواز را تشکیل می دهند که در ادامه به تفصیل به آن ها خواهیم پرداخت.

بخش اول: درک مبانی کوادکوپتر و اجزای پیشرانه

کوادکوپترها، این پرنده های بدون سرنشین محبوب، با چهار روتور مستقل پرواز می کنند و نیازی به مکانیزم های پیچیده هلیکوپترهای سنتی ندارند. این پهپادها با ایجاد اختلاف فشار در اتمسفر پیرامون خود پرواز می کنند. چرخش دو به دو معکوس موتورها، نیروهای گشتاور ایجاد شده را خنثی کرده و پایداری لازم را فراهم می آورد. بدنه یا ایرفریم کوادکوپتر باید سبک و مقاوم باشد و در ربات هایی که تعادل دقیق حیاتی است، با دقت بیشتری ساخته شود تا تعادل کلی سیستم را بر هم نزند.

هر موتور براشلس، نیروی رانش لازم را از طریق چرخش پروانه تولید می کند و کنترل کننده های سرعت الکترونیکی (ESC) دستورات فلایت کنترلر را به موتورها منتقل می کنند. نحوه قرارگیری و چرخش جفت موتورها (یکی در جهت عقربه های ساعت و دیگری خلاف جهت) برای خنثی کردن گشتاورهای واکنشی و حفظ پایداری پرواز حیاتی است. درک این اصول، پایه و اساس نصب و تنظیم صحیح موتورها را تشکیل می دهد.

نسبت تراست به وزن، که موتورهای شما باید حداقل ۵۰ درصد تراست بیشتر از وزن کلی کوادکوپتر تولید کنند (حداقل نسبت ۲ به ۱)، برای کنترل پذیری مطلوب ضروری است. این محاسبات اولیه به انتخاب قطعات مناسب کمک می کند.

موتورهای براشلس، پیشرانه های اصلی کوادکوپتر هستند که با تعداد دور (RPM) بالا کار می کنند و راه اندازی آن ها متفاوت تر از موتورهای DC است. این موتورها دارای سه سیم هستند و برخلاف موتورهای DC که قطب مثبت و منفی دارند، توسط جریان متناوب کنترل می شوند. اسپید کنترلر (ESC) نیز وظیفه کنترل سرعت این موتورها را بر عهده دارد و باید متناسب با موتورها و سایر قطعات انتخاب شود. فلایت کنترلر یا کنترل کننده پرواز، مغز سیستم است که با دستور به اسپید کنترلرها، جهت، سرعت و پایداری کوادکوپتر را کنترل می کند.

برای کنترل از راه دور، به یک رادیو کنترلر نیاز داریم که در تعداد کانال های متفاوت در بازار موجود است. ملخ ها نیز در دو نوع پوشر (دمنده) و پولر (مکنده) موجود هستند و دو تا از آن ها در یک جهت و دوتای دیگر در جهت مخالف می چرخند تا نیروی رانش و تعادل لازم را فراهم کنند. علاوه بر این اجزای اصلی، می توان ماژول GPS، فرستنده و گیرنده تصویر، دوربین و گیمبال را نیز به کوادکوپتر اضافه کرد تا قابلیت های آن افزایش یابد. درک این اجزا و نحوه تعامل آن ها برای هر کسی که قصد ساخت یا تعمیر یک کوادکوپتر را دارد، ضروری است.

بخش دوم: راهنمای جامع نصب فیزیکی موتورهای براشلس

انتخاب و آماده سازی موتورهای براشلس

انتخاب موتور براشلس مناسب اولین گام در فرآیند نصب است. فاکتورهایی مانند KV (سرعت چرخش در هر ولت)، اندازه فیزیکی و توان خروجی بر اساس وزن کلی کوادکوپتر و ملخ های انتخابی شما حیاتی هستند. موتورهای براشلس با دور بالا، نیروی محرکه لازم را برای پرواز پهپاد فراهم می کنند و با اسپید کنترلرها ارتباط برقرار می کنند تا رانش مورد نیاز را تولید کنند. محاسبه دقیق رانش موتورها بر اساس ولتاژ و سرعت زاویه ای، به انتخاب بهینه کمک می کند.

قبل از نصب، موتورها را از نظر ظاهری بررسی کنید تا از عدم وجود هرگونه آسیب فیزیکی یا نقص اطمینان حاصل شود. توجه به مشخصات فنی موتور، از جمله حداکثر جریان کشی، برای انتخاب اسپید کنترلر مناسب ضروری است. موتورهای کوچک براشلس ممکن است تا بیست آمپر جریان بکشند، بنابراین اسپید کنترلر باید ظرفیت کافی برای مدیریت این جریان را داشته باشد. همچنین، اطمینان حاصل کنید که تمام پیچ ها و پایه های نصب موتور در دسترس و سالم هستند.

نصب فیزیکی موتور بر روی فریم کوادکوپتر

پس از انتخاب موتورها، آن ها را به دقت روی بازوهای فریم کوادکوپتر نصب کنید. معمولاً موتورها با پیچ های مخصوص به فریم متصل می شوند. اطمینان حاصل کنید که پیچ ها به اندازه کافی بلند هستند تا موتور را محکم نگه دارند، اما نه آنقدر بلند که به سیم پیچ های داخل موتور آسیب برسانند. استفاده از واشرهای قفلی (Lock Washers) یا چسب های مخصوص رزوه (Threadlocker) می تواند به جلوگیری از شل شدن پیچ ها در اثر لرزش کمک کند.

همچنین، مطمئن شوید که موتورها به صورت تراز و بدون لرزش نصب شده اند، زیرا هرگونه ناترازی می تواند منجر به ارتعاشات ناخواسته و تاثیر منفی بر عملکرد سنسورها و پایداری پرواز شود. نصب صحیح، علاوه بر افزایش طول عمر موتورها و فریم، به حفظ تعادل دقیق سیستم کمک می کند که برای ربات هایی با نیاز به پایداری بالا حیاتی است.

اهمیت ترتیب نصب موتورها و شماره گذاری استاندارد

ترتیب نصب و شماره گذاری موتورها در کوادکوپتر از اهمیت بالایی برخوردار است. این ترتیب، که معمولاً با استاندارد X-configuration یا +-configuration مشخص می شود، نحوه ارسال فرمان ها از فلایت کنترلر به هر موتور را تعیین می کند. عدم رعایت این ترتیب می تواند منجر به عدم پایداری و عدم توانایی در پرواز شود، زیرا فلایت کنترلر فرمان های رول، پیچ و یاو را بر اساس این شماره گذاری به موتورها ارسال می کند.

معمولاً در پیکربندی X، موتور جلوی سمت راست به عنوان موتور شماره ۱، جلوی سمت چپ شماره ۲، عقب سمت چپ شماره ۳ و عقب سمت راست شماره ۴ در نظر گرفته می شود. این شماره گذاری برای پیکربندی نرم افزاری فلایت کنترلر حیاتی است و باید با دقت در نرم افزار مربوطه (مانند Betaflight یا ArduPilot) اعمال شود تا هر موتور فرمان صحیح را دریافت کند و کوادکوپتر بتواند به درستی مانور دهد.

بخش سوم: سیم کشی و اتصالات الکترونیکی موتورها

اتصال موتورهای براشلس به اسپید کنترلر (ESC)

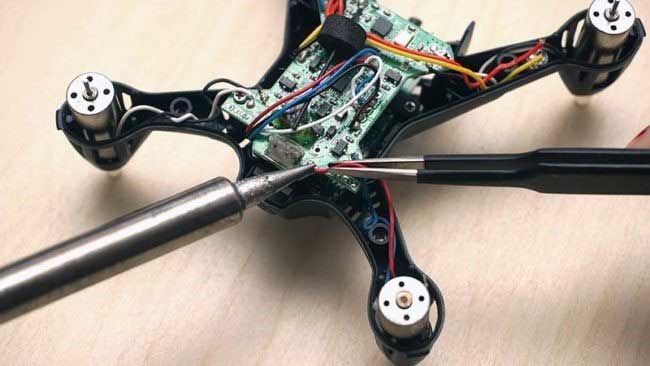

اتصال موتورهای براشلس به اسپید کنترلرها گام بعدی است. موتورهای براشلس دارای سه سیم هستند که باید به سه پد خروجی اسپید کنترلر لحیم یا متصل شوند. این اتصال باید بسیار محکم و دقیق باشد تا از اتصالات سست و قطع شدن در حین پرواز جلوگیری شود. لحیم کاری صحیح در اینجا نقش کلیدی دارد؛ اتصالات ضعیف می توانند منجر به افزایش مقاومت، تولید گرما و در نهایت خرابی موتور یا ESC شوند.

اسپید کنترلرها وظیفه کنترل سرعت موتورها را بر عهده دارند و باید با جریان مورد نیاز موتورها (آمپراژ) و ولتاژ باتری شما سازگار باشند. انتخاب اسپید کنترلر با آمپراژ بالاتر از حداکثر جریان کشی موتور، ایمنی و عملکرد بهتری را تضمین می کند. این موضوع به خصوص در زمان اوج گیری یا مانورهای سریع که موتورها حداکثر توان خود را مصرف می کنند، اهمیت پیدا می کند.

سیم کشی اسپید کنترلرها به برد توزیع برق (PDB) و فلایت کنترلر

هر اسپید کنترلر نیاز به تغذیه برق از باتری دارد که این کار معمولاً از طریق برد توزیع برق (PDB) انجام می شود. سیم های مثبت و منفی اسپید کنترلر باید به پدهای مربوطه روی PDB لحیم شوند. این اتصال باید توانایی انتقال جریان بالای مورد نیاز موتورها را داشته باشد و از سیم های با گیج مناسب استفاده شود تا از گرم شدن بیش از حد و افت ولتاژ جلوگیری شود.

سپس، سیم های سیگنال هر اسپید کنترلر باید به پین های ورودی موتور مربوطه روی فلایت کنترلر متصل شوند. این سیم ها فرمان های سرعت و جهت چرخش را از فلایت کنترلر به اسپید کنترلرها منتقل می کنند. دقت در اتصال صحیح هر سیم سیگنال به پین درست فلایت کنترلر برای عملکرد صحیح سیستم حیاتی است، زیرا هرگونه اشتباه در این مرحله می تواند منجر به نچرخیدن موتور یا چرخش اشتباه آن شود.

بخش چهارم: تنظیمات نرم افزاری و کالیبراسیون موتورها

تنظیم جهت چرخش موتورها در نرم افزار

یکی از مهم ترین تنظیمات پس از نصب فیزیکی، تنظیم جهت چرخش صحیح موتورها است. موتورهای یک کوادکوپتر باید به صورت جفت های متناوب (یکی ساعت گرد، یکی پادساعت گرد) بچرخند تا گشتاورهای لازم برای کنترل رول، پیچ و یاو را فراهم کنند و گشتاور کلی را خنثی سازند. این طراحی به خودرو اجازه می دهد تا در حالی که معلق است، ثابت حرکت کند و یاو با تغییر سرعت جفت موتورها برای ایجاد گشتاور خالص غیرصفر کنترل می شود.

جهت چرخش را می توان با جابجا کردن دو سیم از سه سیم موتور به اسپید کنترلر تغییر داد، یا به روش نرم افزاری از طریق فریمور ESC (مانند BLHeliSuite یا ESC-Configurator) تنظیم کرد. استفاده از نرم افزار برای تغییر جهت، به خصوص در مواردی که دسترسی به سیم کشی دشوار است، روشی سریع و کارآمد محسوب می شود. این تنظیم باید با دقت انجام شود تا پرواز پایدار و قابل کنترلی داشته باشیم و از مشکلات پروازی جلوگیری شود.

کالیبراسیون اسپید کنترلر (ESC) برای عملکرد بهینه

کالیبراسیون اسپید کنترلرها اطمینان می دهد که آن ها محدوده سیگنال دریچه گاز را که از فلایت کنترلر دریافت می کنند، به درستی درک می کنند. این مرحله برای اطمینان از چرخش هماهنگ و یکنواخت تمام موتورها در پاسخ به فرمان های فلایت کنترلر ضروری است. عدم کالیبراسیون صحیح می تواند منجر به پرواز ناپایدار، ناهماهنگی در قدرت موتورها یا حتی سقوط شود، زیرا موتورها ممکن است با سرعت های متفاوتی در پاسخ به یک فرمان بچرخند.

مراحل کالیبراسیون معمولاً شامل اتصال باتری در حالی که فلایت کنترلر حداکثر سیگنال دریچه گاز را ارسال می کند، سپس کاهش سیگنال به حداقل پس از شنیدن بوق های تایید است. این فرآیند باید برای تمامی اسپید کنترلرها به صورت همزمان یا جداگانه انجام شود، بسته به نوع فلایت کنترلر و فریمور. کالیبراسیون دقیق، حداکثر بازدهی و کنترل پذیری را از موتورها و اسپید کنترلرهای شما تضمین می کند.

پیکربندی موتورها در نرم افزار فلایت کنترلر (Betaflight, ArduPilot)

پس از کالیبراسیون ESC، باید موتورها را در نرم افزار فلایت کنترلر پیکربندی کنید. این شامل تأیید ترتیب موتورها (بر اساس شماره گذاری استاندارد)، تنظیم پروتکل های ارتباطی ESC (مانند DShot، OneShot، MultiShot، PWM) که سرعت و دقت انتقال داده بین فلایت کنترلر و ESC را تعیین می کنند، و تنظیمات اولیه PID است. پروتکل های پیشرفته تر مانند DShot، ارتباط دیجیتال و بدون نویز را فراهم می کنند که منجر به عملکرد روان تر و دقیق تر موتورها می شود.

در این مرحله، می توانید از تب موتور در نرم افزار برای تست چرخش هر موتور به صورت جداگانه و تأیید جهت صحیح آن ها استفاده کنید. این پیکربندی دقیق، کنترل پذیری و پایداری نهایی پهپاد را تضمین می کند و به فلایت کنترلر اجازه می دهد تا گشتاورهای رول و پیچ را از مکانیک استاندارد و یاو را از گشتاور واکنش پذیر موتورها به درستی محاسبه و اعمال کند. همچنین، در این بخش می توان PID Tuning اولیه را انجام داد تا پاسخ دهی کوادکوپتر به فرمان ها بهینه شود.

بخش پنجم: تست و رفع مشکلات رایج پس از نصب

بهترین روش ها برای تست اولیه موتورها

پس از اتمام نصب و تنظیمات نرم افزاری، تست اولیه موتورها حیاتی است. برای ایمنی، ملخ ها را از موتورها جدا کنید تا از هرگونه آسیب احتمالی جلوگیری شود. سپس، کوادکوپتر را به کامپیوتر متصل کرده و از تب موتور در نرم افزار فلایت کنترلر (مانند Betaflight Configurator) برای چرخش آهسته هر موتور به صورت جداگانه استفاده کنید. به صدای موتورها، لرزش ها و هرگونه مقاومت غیرعادی توجه کنید که می تواند نشانه ای از مشکل باشد.

این تست به شما کمک می کند تا مطمئن شوید همه موتورها به درستی پاسخ می دهند و هیچ مشکل سیم کشی یا کالیبراسیونی وجود ندارد. همچنین، می توانید جهت چرخش نهایی را بدون خطر پرتاب ملخ ها تأیید کنید. این مرحله اطمینان می دهد که موتورها با سرعت های زاویه ای صحیح و بدون نقص عمل می کنند و برای پرواز آماده هستند. در صورت مشاهده هرگونه ناهنجاری، باید قبل از ادامه، عیب یابی و رفع مشکل انجام شود.

عیب یابی مشکلات رایج پس از نصب موتور

ممکن است پس از نصب با مشکلاتی مواجه شوید، مانند نچرخیدن یک یا چند موتور، چرخش نامنظم، یا لرزش بیش از حد. این مشکلات اغلب ناشی از سیم کشی نادرست، لحیم کاری سرد، کالیبراسیون اشتباه ESC، یا آسیب دیدگی موتور یا ESC هستند. برای رفع مشکل، ابتدا اتصالات سیم ها را به دقت بررسی کنید و از محکم بودن و عدم وجود اتصال کوتاه اطمینان حاصل کنید. اتصالات سه سیم موتور به ESC و همچنین سیم های سیگنال و قدرت ESC به فلایت کنترلر و PDB باید کاملاً صحیح باشند.

سپس، کالیبراسیون ESC را دوباره انجام دهید. در صورت لزوم، فریمور ESC را به روزرسانی کنید تا از آخرین بهبودها و سازگاری ها بهره مند شوید. اگر مشکل ادامه داشت، ممکن است نیاز به تعویض موتور یا اسپید کنترلر معیوب باشد. بررسی دقیق ارتعاشات با استفاده از لاگ های فلایت کنترلر نیز می تواند به شناسایی مشکلات مکانیکی (مانند ملخ های نامتعادل یا موتورهای آسیب دیده) یا تنظیمات PID کمک کند. همچنین، اطمینان از اینکه هیچ جسم خارجی در موتورها گیر نکرده باشد، ضروری است.

نتیجه گیری

نصب و تنظیم دقیق موتورهای کوادکوپتر ستون فقرات پروازی پایدار و ایمن است. با رعایت مراحل صحیح و توجه به جزئیات، می توانید اطمینان حاصل کنید که پهپاد شما با حداکثر کارایی و پایداری عمل می کند. درک اجزا، سیم کشی دقیق و پیکربندی نرم افزاری اصولی، کلید موفقیت در این فرآیند است و به شما امکان می دهد تا از تجربه پرواز با کوادکوپتر خود نهایت لذت را ببرید. این مراحل، از انتخاب موتورهای براشلس مناسب و نصب فیزیکی آن ها بر روی فریم کوادکوپتر، تا سیم کشی صحیح به اسپید کنترلرها و فلایت کنترلر، و در نهایت تنظیمات نرم افزاری دقیق و کالیبراسیون، همگی برای دستیابی به عملکرد مطلوب ضروری هستند. با پیگیری این آموزش ساخت کوادکوپتر جامع، می توانید کوادکوپتر خود را با اطمینان کامل برای پرواز آماده کنید.

سوالات متداول

آیا برای هر موتور کوادکوپتر به یک اسپید کنترلر مجزا نیاز است؟

بله، در اکثر کوادکوپترها، هر موتور براشلس به یک اسپید کنترلر (ESC) مجزا متصل می شود. این اسپید کنترلرها سیگنال های فرمان را از فلایت کنترلر دریافت کرده و سرعت چرخش موتور مربوطه را به صورت مستقل کنترل می کنند.

چگونه می توان از آسیب دیدن موتورها در حین نصب جلوگیری کرد؟

برای جلوگیری از آسیب، از پیچ های با طول مناسب برای نصب موتور استفاده کنید تا به سیم پیچ ها آسیب نرسانند. همچنین، هنگام لحیم کاری سیم ها به اسپید کنترلر، از گرمای بیش از حد خودداری کرده و از اتصالات محکم اطمینان حاصل کنید تا از اتصالات سست و گرم شدن جلوگیری شود.

تفاوت موتورهای براشلس و براش در کوادکوپتر چیست؟

موتورهای براشلس (بدون جاروبک) کارایی بالاتر، طول عمر بیشتر و قدرت بیشتری نسبت به موتورهای براش (جاروبک دار) دارند و در کوادکوپترهای حرفه ای و قدرتمند استفاده می شوند. موتورهای براش ساده تر و ارزان تر بوده و معمولاً در اسباب بازی ها یا کوادکوپترهای بسیار کوچک به کار می روند.

پروتکل های ارتباطی ESC چه تاثیری بر عملکرد موتور دارند؟

پروتکل های ارتباطی ESC (مانند PWM، OneShot، DShot) بر سرعت و دقت انتقال سیگنال از فلایت کنترلر به اسپید کنترلر تاثیر می گذارند. پروتکل های جدیدتر مانند DShot، ارتباط دیجیتال و بدون نویز را فراهم کرده که منجر به پاسخ دهی سریع تر و روان تر موتورها و در نتیجه پایداری و کنترل پذیری بهتر کوادکوپتر می شود.
