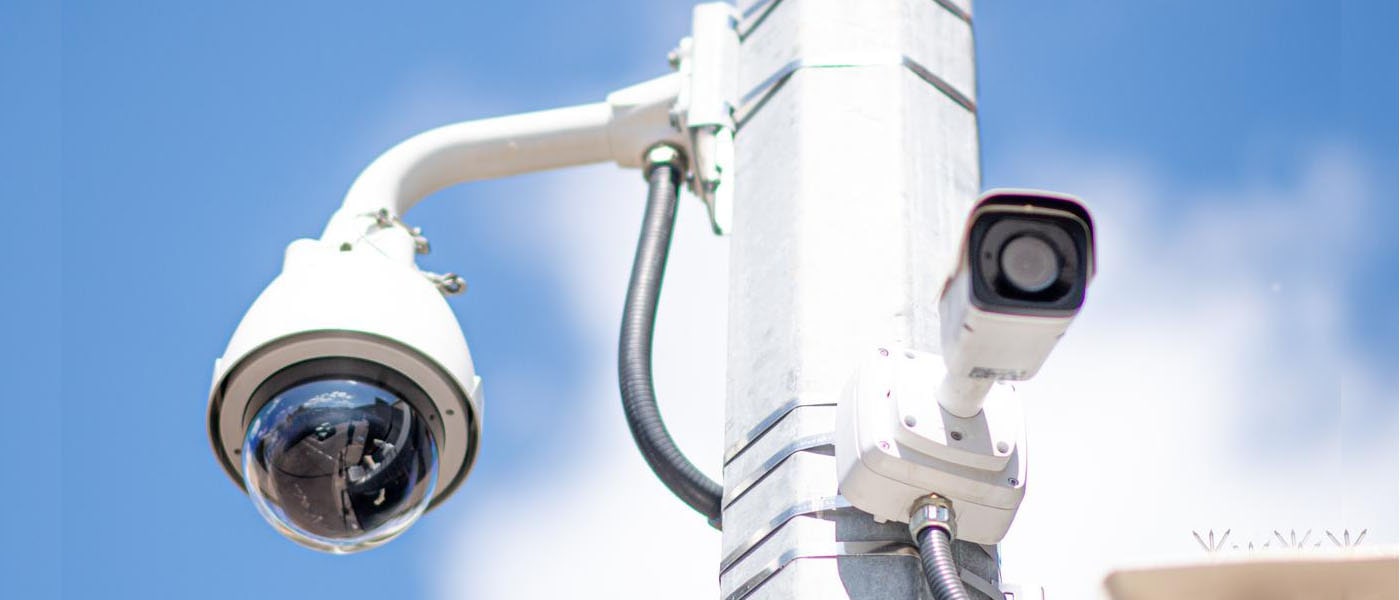

دوربین های مداربسته، ابزارهای حیاتی در نظارت تصویری و افزایش امنیت فضاهای مختلف، از منازل و دفاتر گرفته تا محیط های صنعتی و شهری، هستند. این سیستم های پیشرفته با ثبت و ضبط وقایع، امکان پایش لحظه ای و بازبینی رخدادها را فراهم می کنند و نقش کلیدی در پیشگیری از جرم و مدیریت بحران ایفا می کنند. درک عملکرد و اجزای آن ها برای بهره برداری بهینه ضروری است.
پیشرفت های شگرف در حوزه آموزش دوربین مداربسته وهمچنین فناوری اطلاعات و ارتباطات، سیستم های نظارت تصویری را نیز متحول ساخته است. دیگر دوربین های مداربسته صرفاً ابزاری برای ضبط تصاویر نیستند، بلکه به سامانه های هوشمند و پیچیده ای تبدیل شده اند که قابلیت های فراوانی را ارائه می دهند. از تشخیص حرکت و چهره گرفته تا تحلیل رفتار و یکپارچه سازی با سایر سیستم های امنیتی، همگی بخشی از توانمندی های نسل جدید این دوربین ها به شمار می روند. این تحولات، دانش و تخصص لازم برای طراحی، نصب و نگهداری آن ها را نیز افزایش داده است و آشنایی با اصول پایه و جزئیات پیشرفته این تکنولوژی، برای هر فرد یا سازمانی که به دنبال ارتقای امنیت و کارایی نظارتی خود است، حیاتی است.
اجزا و قطعات تشکیل دهنده دوربین های مدار بسته
هر سیستم نظارت تصویری، از مجموعه ای از قطعات و اجزای سخت افزاری و نرم افزاری تشکیل شده است که هر یک وظیفه ای مشخص را بر عهده دارند. شناخت این اجزا، به درک عمیق تر نحوه عملکرد کلی سیستم و همچنین عیب یابی و نگهداری صحیح آن کمک شایانی می کند.
لنز دوربین: قلب بینایی هر دوربین، لنز آن است. لنز وظیفه جمع آوری نور و فوکوس آن بر روی سنسور تصویر را بر عهده دارد. کیفیت لنز، نوع آن (ثابت، وریفوکال، موتورایز) و مشخصاتی مانند فاصله کانونی و دیافراگم، تأثیر مستزیمی بر زاویه دید، وضوح و کیفیت کلی تصویر خروجی دارد. انتخاب لنز مناسب، بسته به نیازهای محیطی و فاصله مورد نظر برای نظارت، از اهمیت بالایی برخوردار است.
سنسور تصویر (CCD و CMOS): پس از لنز، سنسور تصویر (Image Sensor) قرار می گیرد که نور جمع آوری شده توسط لنز را به سیگنال های الکتریکی تبدیل می کند. دو نوع اصلی سنسور، CCD (Charge-Coupled Device) و CMOS (Complementary Metal-Oxide-Semiconductor) هستند. سنسورهای CMOS به دلیل مصرف انرژی کمتر، سرعت بالاتر و قابلیت ادغام با سایر مدارهای پردازشی، در دوربین های مدرن رایج تر شده اند. رزولوشن دوربین مستقیماً به تعداد پیکسل های این سنسور وابسته است.
پردازشگر تصویر (ISP): سیگنال های خام تولید شده توسط سنسور، توسط پردازشگر تصویر (Image Signal Processor) پردازش می شوند. این پردازشگر وظایفی مانند کاهش نویز، اصلاح رنگ، تنظیم کنتراست و فشرده سازی تصویر (مانند H.264 یا H.265) را انجام می دهد تا تصاویر نهایی با کیفیت بالا و حجم مناسب برای انتقال و ذخیره سازی آماده شوند. این بخش نقش حیاتی در بهینه سازی کیفیت خروجی دوربین ایفا می کند.
بدنه و محفظه دوربین: بدنه دوربین، علاوه بر محافظت از اجزای داخلی در برابر عوامل محیطی، فرم و ظاهر دوربین را نیز تعیین می کند. انواع مختلف بدنه شامل دوربین های بولت (Bullet)، دام (Dome)، اسپید دام (PTZ) و چشم ماهی (Fisheye) هستند که هر کدام برای کاربردها و محیط های خاصی طراحی شده اند. مقاومت در برابر آب و گرد و غبار (استاندارد IP) و مقاومت در برابر ضربه (استاندارد IK) از ویژگی های مهم بدنه هستند.
منبع تغذیه: تمامی اجزای الکترونیکی دوربین نیازمند تأمین انرژی هستند. منبع تغذیه، برق مورد نیاز دوربین را تأمین می کند. این برق می تواند از طریق آداپتورهای AC/DC، یا در سیستم های تحت شبکه، از طریق فناوری PoE (Power over Ethernet) که امکان تأمین برق و داده از طریق یک کابل شبکه را فراهم می کند، تأمین شود. تأمین پایدار و مطمئن برق برای عملکرد صحیح دوربین ها حیاتی است.
کابل های اتصال: برای انتقال داده های تصویری و گاهی اوقات برق، از کابل های مختلفی استفاده می شود. در سیستم های آنالوگ، کابل کواکسیال (Coaxial Cable) به همراه فیش BNC رایج است. در سیستم های تحت شبکه (IP)، کابل شبکه (Ethernet Cable) برای انتقال داده و برق (در صورت استفاده از PoE) به کار می رود. کابل کشی صحیح و استفاده از کابل های با کیفیت، تأثیر مستقیمی بر پایداری و کیفیت سیگنال دارد.
دستگاه ضبط تصاویر (DVR/NVR): برای ضبط، مدیریت و بازبینی تصاویر، از دستگاه های ضبط ویدئویی استفاده می شود. DVR (Digital Video Recorder) برای دوربین های آنالوگ و NVR (Network Video Recorder) برای دوربین های تحت شبکه (IP) به کار می روند. این دستگاه ها مجهز به هارد دیسک هایی با ظرفیت بالا برای ذخیره سازی طولانی مدت تصاویر هستند و قابلیت هایی مانند تشخیص حرکت، ضبط برنامه ریزی شده و دسترسی از راه دور را ارائه می دهند.
هارد دیسک: جزء جدایی ناپذیر دستگاه های ضبط تصاویر، هارد دیسک (Hard Disk) است که وظیفه ذخیره سازی داده های ویدئویی را بر عهده دارد. ظرفیت هارد دیسک باید متناسب با تعداد دوربین ها، رزولوشن تصویر، فریم ریت و مدت زمان مورد نیاز برای ذخیره سازی انتخاب شود. استفاده از هارد دیسک های مخصوص نظارت تصویری که برای کارکرد مداوم طراحی شده اند، توصیه می شود. گاهی اوقات از آرایه های رید (RAID) برای افزایش اطمینان پذیری ذخیره سازی استفاده می شود.
مانیتور و نمایشگر: برای مشاهده زنده یا بازبینی تصاویر ضبط شده، یک مانیتور یا نمایشگر به دستگاه DVR یا NVR متصل می شود. کیفیت و ابعاد مانیتور می تواند تجربه کاربری را بهبود بخشد. در سیستم های پیشرفته تر، نرم افزارهای مدیریت تصویر (VMS) امکان مشاهده تصاویر از طریق کامپیوترها، تبلت ها و گوشی های هوشمند را فراهم می کنند.
سوییچ شبکه: در سیستم های دوربین تحت شبکه، سوییچ شبکه (Network Switch) برای اتصال چندین دوربین IP به NVR یا شبکه محلی استفاده می شود. سوییچ های PoE علاوه بر اتصال، برق مورد نیاز دوربین ها را نیز از طریق کابل شبکه تأمین می کنند و نصب و راه اندازی را ساده تر می سازند.
میکروفون و بلندگو: برخی دوربین های مداربسته دارای میکروفون داخلی برای ضبط صدا هستند یا امکان اتصال میکروفون خارجی را فراهم می کنند. همچنین، برخی مدل ها دارای بلندگو برای ارتباط دوطرفه هستند که در سیستم های نظارتی پیشرفته و برای کاربردهای خاص مانند آیفون تصویری تحت شبکه یا اعلام هشدار صوتی، مورد استفاده قرار می گیرند.
لنز، سنسور تصویر و پردازشگر، سه رکن اصلی در کیفیت و وضوح تصاویر ثبت شده توسط دوربین های مداربسته هستند که انتخاب بهینه آن ها، پایه ای برای یک سیستم نظارت تصویری کارآمد محسوب می شود.
روش کار دوربین های مدار بسته
مکانیسم عملکرد دوربین های مداربسته، صرف نظر از نوع و تکنولوژی آن ها، از یک فرآیند پایه و منطقی پیروی می کند که شامل چندین مرحله کلیدی است. درک این مراحل به ما کمک می کند تا چگونگی تبدیل نور به اطلاعات قابل مشاهده و ذخیره سازی را درک کنیم.
1. ضبط تصاویر توسط لنز و سنسور: اولین گام، دریافت نور از محیط توسط لنز دوربین است. لنز، این نور را جمع آوری کرده و آن را بر روی سنسور تصویر (CCD یا CMOS) متمرکز می کند. سنسور، نور را به سیگنال های الکتریکی آنالوگ تبدیل می کند. این مرحله شبیه به عملکرد چشم انسان است که نور را دریافت کرده و به سیگنال های عصبی تبدیل می کند.
2. پردازش و دیجیتالی کردن: سیگنال های آنالوگ تولید شده توسط سنسور، وارد پردازشگر تصویر (ISP) می شوند. در دوربین های دیجیتال و تحت شبکه، این سیگنال ها به داده های دیجیتال تبدیل می شوند. پردازشگر، وظایف حیاتی مانند کاهش نویز، اصلاح رنگ، تنظیم کنتراست و روشنایی، و فشرده سازی تصویر را انجام می دهد. فشرده سازی (مانند فرمت های H.264 و H.265) برای کاهش حجم داده ها و سهولت در انتقال و ذخیره سازی ضروری است و تأثیر مستقیمی بر پهنای باند و فضای ذخیره سازی مورد نیاز دارد.
3. انتقال داده: پس از پردازش، داده های تصویری (و صوتی، در صورت وجود میکروفون) از دوربین به دستگاه ضبط یا سرور مرکزی منتقل می شوند. در سیستم های آنالوگ، این انتقال از طریق کابل کواکسیال و به صورت سیگنال آنالوگ انجام می شود و سپس توسط DVR به داده دیجیتال تبدیل می گردد. در سیستم های تحت شبکه (IP)، داده ها به صورت دیجیتال از طریق کابل شبکه (Ethernet) یا به صورت بی سیم (Wi-Fi) منتقل می شوند. پروتکل هایی مانند ONVIF امکان سازگاری بین دستگاه های مختلف را فراهم می کنند.
4. ضبط و ذخیره سازی: داده های تصویری به دستگاه ضبط (DVR برای آنالوگ یا NVR برای IP) یا سرور منتقل شده و بر روی هارد دیسک های داخلی یا خارجی ذخیره می شوند. ظرفیت هارد دیسک و تنظیمات ضبط (مانند ضبط مداوم، ضبط در صورت تشخیص حرکت، یا ضبط برنامه ریزی شده) تعیین کننده مدت زمان نگهداری تصاویر هستند. در سیستم های پیشرفته تر، امکان ذخیره سازی ابری (Cloud Storage) نیز وجود دارد که امنیت داده ها را افزایش می دهد و دسترسی از راه دور را تسهیل می کند.
5. نمایش و بازبینی: در نهایت، تصاویر ذخیره شده یا زنده، از طریق خروجی های دستگاه ضبط (مانند HDMI یا VGA) به مانیتور منتقل شده و قابل مشاهده هستند. همچنین، از طریق شبکه و اینترنت، کاربران می توانند با استفاده از نرم افزارهای مدیریت تصویر (VMS) یا اپلیکیشن های موبایل، تصاویر را از راه دور مشاهده و بازبینی کنند. سرعت اینترنت و پهنای باند موجود، نقش مهمی در کیفیت و روانی پخش تصاویر از راه دور ایفا می کند.
6. قابلیت های هوشمند و تحلیلی: در دوربین ها و سیستم های پیشرفته، پس از دریافت و پردازش اولیه، داده های تصویری می توانند تحت آنالیزهای هوشمند قرار گیرند. این آنالیزها شامل تشخیص حرکت، تشخیص چهره، شمارش افراد، تشخیص نفوذ، ردیابی اشیاء و تحلیل رفتار هستند. هوش مصنوعی (AI) و یادگیری عمیق (Deep Learning) در این زمینه نقش فزاینده ای دارند و به سیستم ها امکان می دهند تا به طور خودکار رویدادهای مشکوک را شناسایی و هشدار دهند.
طرز کار انواع دوربین های مدار بسته

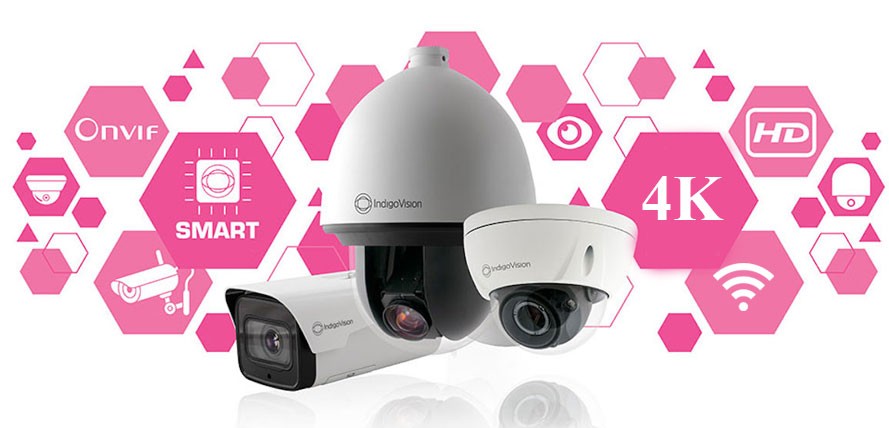

با پیشرفت فناوری، انواع مختلفی از دوربین های مداربسته با ویژگی ها و کاربردهای متفاوت به بازار عرضه شده اند. شناخت طرز کار هر نوع، به انتخاب بهترین گزینه برای نیازهای خاص کمک می کند. در ادامه به بررسی مهم ترین انواع دوربین های مداربسته می پردازیم:
1. دوربین های مداربسته آنالوگ (Analog CCTV): این قدیمی ترین نوع دوربین مداربسته است که برای انتقال سیگنال های ویدئویی از کابل کواکسیال (مانند RG59) استفاده می کند. تصاویر ضبط شده به صورت سیگنال آنالوگ به دستگاه DVR منتقل می شوند. DVR وظیفه تبدیل این سیگنال آنالوگ به فرمت دیجیتال، فشرده سازی و ذخیره سازی آن ها را بر روی هارد دیسک بر عهده دارد. رزولوشن دوربین های آنالوگ سنتی معمولاً پایین تر از سیستم های دیجیتال است، اما نسخه های جدیدتر مانند HD-CVI، HD-TVI و AHD که به نام HD آنالوگ شناخته می شوند، توانسته اند رزولوشن های بالاتری (تا 8 مگاپیکسل) را بر روی بستر کابل کواکسیال ارائه دهند. نصب و راه اندازی این سیستم ها نسبتاً ساده و مقرون به صرفه است، اما قابلیت های هوشمند و انعطاف پذیری شبکه در آن ها محدود است.
2. دوربین های مداربسته تحت شبکه (IP Camera): دوربین های IP، نسل جدید و پیشرفته تر دوربین های مداربسته هستند. این دوربین ها سیگنال های ویدئویی را به صورت دیجیتال در خود دوربین پردازش کرده و سپس از طریق شبکه (کابل اترنت یا وای فای) منتقل می کنند. برای ضبط و مدیریت تصاویر، از دستگاه NVR (Network Video Recorder) یا سرورهای کامپیوتری مجهز به نرم افزار VMS (Video Management System) استفاده می شود. دوربین های IP از رزولوشن های بسیار بالاتری (از 1 مگاپیکسل تا ده ها مگاپیکسل) پشتیبانی می کنند و قابلیت های پیشرفته ای مانند PoE (تأمین برق از طریق کابل شبکه)، فشرده سازی پیشرفته (H.265)، آنالیز تصویر هوشمند (IVA)، تشخیص چهره، شمارش افراد و یکپارچه سازی با سیستم های هوش مصنوعی را ارائه می دهند. نصب و پیکربندی آن ها پیچیده تر از آنالوگ است، اما انعطاف پذیری و مقیاس پذیری بسیار بالاتری دارند و برای پروژه های بزرگ و پیچیده ایده آل هستند.
| ویژگی | دوربین مداربسته آنالوگ | دوربین مداربسته تحت شبکه (IP) |
|---|---|---|
| کیفیت تصویر | معمولاً پایین تر، حداکثر تا 8 مگاپیکسل در HD آنالوگ | بسیار بالا، از 1 مگاپیکسل تا ده ها مگاپیکسل |
| نحوه انتقال داده | سیگنال آنالوگ از طریق کابل کواکسیال | داده دیجیتال از طریق کابل شبکه یا Wi-Fi |
| دستگاه ضبط | DVR (Digital Video Recorder) | NVR (Network Video Recorder) یا سرور VMS |
| منبع تغذیه | آداپتور مجزا یا پاور مرکزی | PoE (Power over Ethernet) یا آداپتور مجزا |
| قابلیت های هوشمند | محدود (تشخیص حرکت پایه) | بسیار پیشرفته (IVA، تشخیص چهره، شمارش افراد، AI) |
| امنیت سایبری | پایین تر (سیستم بسته) | بالاتر (نیاز به توجه بیشتر به امنیت شبکه) |
| مقیاس پذیری | محدود | بسیار بالا و انعطاف پذیر |
| هزینه | معمولاً اولیه پایین تر | معمولاً اولیه بالاتر |
3. دوربین های مداربسته بی سیم (Wireless Camera): این دوربین ها، چه از نوع آنالوگ و چه IP، برای انتقال داده ها از امواج رادیویی (Wi-Fi) به جای کابل استفاده می کنند. این ویژگی نصب و راه اندازی را بسیار ساده تر می کند، زیرا نیازی به کابل کشی طولانی نیست. با این حال، دوربین های بی سیم ممکن است در معرض تداخل سیگنال، کاهش برد و آسیب پذیری های امنیتی شبکه باشند. برای حفظ امنیت سایبری در این دوربین ها، استفاده از رمزنگاری قوی و شبکه های امن ضروری است. این دوربین ها برای مکان هایی که امکان کابل کشی وجود ندارد یا زیبایی بصری اهمیت دارد، مناسب هستند.
4. دوربین های PTZ (Pan-Tilt-Zoom): این دوربین ها که اغلب از نوع IP هستند، قابلیت چرخش افقی (Pan)، عمودی (Tilt) و زوم (Zoom) را از راه دور توسط اپراتور یا به صورت خودکار دارا می باشند. این قابلیت ها امکان پوشش وسیع تری از یک منطقه را با یک دوربین فراهم می کنند و برای نظارت بر فضاهای بزرگ مانند پارکینگ ها، مراکز خرید و محوطه های صنعتی بسیار مناسب هستند. مدل های پیشرفته تر دارای قابلیت ردیابی خودکار حرکت (Auto-Tracking) نیز هستند.
5. دوربین های دید در شب (Night Vision Camera): اکثر دوربین های مداربسته مدرن مجهز به قابلیت دید در شب هستند. این قابلیت معمولاً با استفاده از LEDهای مادون قرمز (IR) فراهم می شود که نور نامرئی برای چشم انسان تولید می کنند و دوربین با استفاده از این نور، تصاویر را در تاریکی مطلق نیز ضبط می کند. برخی دوربین ها از تکنولوژی های پیشرفته تر مانند Starlight یا رنگی در شب (Color Night Vision) استفاده می کنند که حتی در نور کم نیز تصاویر رنگی و با جزئیات بیشتری ارائه می دهند. برد دید در شب و کیفیت تصویر در تاریکی، از فاکتورهای مهم در انتخاب این دوربین ها هستند.
6. دوربین های حرارتی (Thermal Camera): این دوربین ها به جای نور مرئی، حرارت (امواج مادون قرمز بلند) را تشخیص می دهند و تصاویری بر اساس تفاوت های دمایی اجسام تولید می کنند. دوربین های حرارتی در شرایطی که نور محیطی بسیار کم است، یا در مه، دود و غبار، عملکرد بسیار خوبی دارند و قادر به تشخیص افراد یا اشیاء پنهان در پشت موانع غیرحرارتی هستند. کاربرد اصلی آن ها در محیط های صنعتی، نظامی، امنیتی و تشخیص حریق است.
7. دوربین های چشم ماهی (Fisheye Camera): این دوربین ها دارای لنزهای فوق عریض هستند که می توانند زاویه دید 180 درجه (برای نصب روی دیوار) یا 360 درجه (برای نصب روی سقف) را پوشش دهند. یک دوربین چشم ماهی می تواند جایگزین چندین دوربین معمولی شود و دید پانورامیک از یک فضا را فراهم کند. نرم افزارهای داخلی این دوربین ها یا NVR/VMS قابلیت دی وارپینگ (De-warping) دارند که تصاویر خمیده را به حالت عادی و قابل مشاهده تبدیل می کنند.
انتخاب بین دوربین های آنالوگ و IP، نقطه عطفی در طراحی سیستم نظارت تصویری است؛ آنالوگ برای سادگی و هزینه اولیه کمتر، و IP برای کیفیت بالاتر، قابلیت های هوشمند و مقیاس پذیری برتر.
دوربین مداربسته چیست؟
دوربین مداربسته (CCTV) یک سیستم نظارت تصویری است که تصاویر را از یک مکان خاص دریافت و به یک دستگاه ضبط یا نمایشگر منتقل می کند. هدف اصلی آن پایش، ضبط و بازبینی وقایع برای اهداف امنیتی، نظارتی یا مدیریتی است. این سیستم ها از اجزای مختلفی مانند دوربین، لنز، دستگاه ضبط (DVR/NVR) و کابل ها تشکیل شده اند.
تفاوت دوربین مداربسته آنالوگ و تحت شبکه (IP) چیست؟
دوربین های آنالوگ سیگنال های تصویری را به صورت آنالوگ از طریق کابل کواکسیال منتقل می کنند و برای ضبط به DVR نیاز دارند. در مقابل، دوربین های تحت شبکه (IP) سیگنال ها را به صورت دیجیتال پردازش و از طریق شبکه (کابل اترنت یا Wi-Fi) منتقل می کنند و برای ضبط به NVR یا سرور VMS متصل می شوند. IP ها کیفیت و قابلیت های هوشمند بیشتری دارند.
دوربین های مداربسته چه کاربردهایی دارند؟
کاربردهای دوربین های مداربسته بسیار گسترده است. این دوربین ها در افزایش امنیت منازل، اماکن تجاری و صنعتی، نظارت بر ترافیک، کنترل دسترسی در سازمان ها، پایش خطوط تولید، پیشگیری از سرقت، و جمع آوری شواهد قانونی کاربرد دارند. همچنین در سیستم های شهر هوشمند و مدیریت بحران نیز استفاده می شوند.
رزولوشن در دوربین مداربسته به چه معناست؟
رزولوشن (Resolution) در دوربین مداربسته به تعداد پیکسل هایی اشاره دارد که یک تصویر را تشکیل می دهند و مستقیماً بر میزان جزئیات و وضوح تصویر تأثیر می گذارد. هرچه رزولوشن بالاتر باشد (مثلاً 1080p یا 4K)، تصویر واضح تر و جزئیات بیشتری را نمایش می دهد. این عامل در شناسایی چهره ها یا پلاک خودروها بسیار مهم است.
دید در شب دوربین مداربسته چگونه عمل می کند؟
دید در شب در دوربین های مداربسته معمولاً با استفاده از LEDهای مادون قرمز (IR) فعال می شود. این LEDها نور نامرئی برای چشم انسان تولید می کنند که توسط سنسور دوربین قابل تشخیص است. دوربین با استفاده از این نور، حتی در تاریکی مطلق نیز تصاویر سیاه و سفید را ضبط می کند. برخی فناوری های پیشرفته تر امکان دید در شب رنگی را فراهم می کنند.
برای خرید دوربین مداربسته به چه نکاتی باید توجه کرد؟
برای خرید دوربین مداربسته باید به رزولوشن تصویر، نوع دوربین (آنالوگ یا IP)، قابلیت دید در شب، مقاومت در برابر شرایط محیطی (استاندارد IP و IK)، نوع لنز (ثابت، وریفوکال، PTZ)، قابلیت های هوشمند (مانند تشخیص حرکت)، ظرفیت ذخیره سازی و سهولت در نصب و راه اندازی توجه کرد. همچنین، بودجه و نیازهای امنیتی خاص شما نیز از عوامل مهم هستند.
