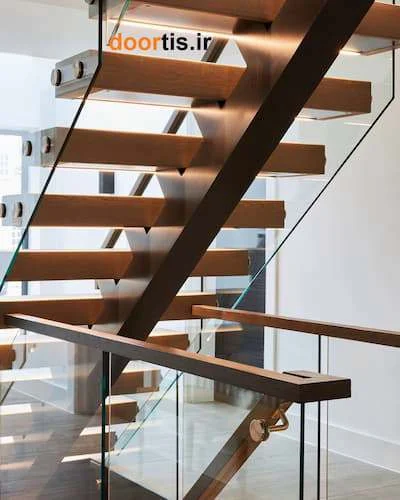

نرده شیشه ای مدل فیکس پونت از نوع روکار می باشد ، چرا که شیشه تنها توسط بست های کوچکی با سطح مقطع دایره یا مربع نگه داشته می شود و نیازی به هیچ کنده کاری و گذاشتن پروفیل برای نگه داشتن شیشه نمی باشد.نرده شیشه‌ای، مدل فیکس پوینت به دلیل طراحی مینیمالیستی و حذف فریم‌های اضافی، توجه بسیاری از طراحان و معماران را به خود جلب کرده است.
در این نوع نرده، شیشه‌ها با استفاده از اتصالات نقطه‌ای (Point Fixing) به سازه متصل می‌شوند، به‌گونه‌ای که هیچ فریمی در اطراف آن وجود ندارد و تنها یراق‌آلات کوچکی در نقاط مشخصی شیشه را نگه می‌دارند. این روش نصب باعث می‌شود که دید بصری حداکثری حفظ شود و فضای اطراف بازتر و روشن‌تر به نظر برسد.
از نظر فنی، این نرده‌ها معمولاً از شیشه‌های لمینت یا حرارت‌دیده با ضخامت ۱۰ تا ۱۶ میلی‌متر ساخته می‌شوند که مقاومت بالایی در برابر ضربه و فشار دارند. همچنین، یراق‌آلات مورد استفاده در این سیستم اغلب از استیل ضدزنگ (۳۰۴ یا ۳۱۶) ساخته می‌شوند تا در برابر رطوبت و زنگ‌زدگی مقاوم باشند.
نرده شیشه‌ای فیکس پوینت نه‌تنها در بالکن‌ها، راه‌پله‌ها و محوطه‌های استخر مورد استفاده قرار می‌گیرد، بلکه در فضاهای تجاری و نمای فروشگاه‌ها نیز کاربرد دارد. نصب این نرده نیاز به دقت بالا دارد، چرا که سوراخکاری دقیق شیشه و استفاده از اتصالات محکم، عامل اصلی حفظ ایمنی و دوام آن است. در ادامه مقاله، جزئیات بیشتری درباره مزایا، معایب، قیمت و نحوه نصب نرده شیشه‌ای فیکس پوینت ارائه خواهد شد.
اجزای تشکیل‌دهنده نرده شیشه‌ای فیکس پوینت
- شیشه
شیشه‌های مورد استفاده در نرده‌های فیکس پوینت معمولاً در دو نوع سکوریت (Tempered) و لمینت (Laminated) تولید می‌شوند که هر دو مقاومت بالایی دارند اما از نظر عملکرد و ایمنی تفاوت‌هایی دارند. این نوع شیشه در دمای بالا تا ۷۰۰ درجه سانتی‌گراد گرم شده و سپس به‌سرعت سرد می‌شود. این فرآیند موجب افزایش مقاومت مکانیکی آن تا ۴ تا ۵ برابر نسبت به شیشه‌های معمولی می‌شود. در صورت شکستن، شیشه حرارت‌دیده به قطعات ریز و غیر‌برنده تبدیل می‌شود که ایمنی بیشتری دارد ، در مورد شیشه های لمینت ، این شیشه از دو یا چند لایه شیشه‌ای تشکیل شده که توسط لایه میانی پلی‌وینیل بوتیرال (PVB) یا رزین EVA به هم چسبیده‌اند. این ساختار باعث می‌شود که در صورت شکستن، قطعات شیشه در جای خود باقی بمانند و فرو نریزند، که ایمنی بیشتری در برابر سقوط قطعات شیشه‌ای ایجاد می‌کند
- یراق‌آلات و اتصالات
در نرده شیشه‌ای فیکس پوینت، شیشه‌ها توسط بست‌های نقطه‌ای (Point Fixing Clamps) به سازه متصل می‌شوند. این اتصالات معمولاً از استیل ضدزنگ ۳۰۴ یا ۳۱۶ ساخته شده‌اند که مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارند. اجزای اصلی یراق‌آلات شامل:پایه‌های فیکس پوینت (Spider Fittings یا Stand-Off Pins): قطعات استوانه‌ای که از یک طرف به شیشه متصل شده و از طرف دیگر به سازه مهار می‌شوند و بست‌های دیواری: برای اتصال نرده به دیوار یا تیرهای کناری استفاده می‌شوند و واشرهای لاستیکی (Neoprene Gaskets): برای جلوگیری از تماس مستقیم فلز با شیشه و جذب تنش‌های وارده، از این قطعات در بین بست‌ها و شیشه استفاده می‌شود.
نحوه ی نصب نرده شیشه ای فیکس پوینت
نصب نرده شیشه‌ای فیکس پوینت یک فرآیند کاملاً تخصصی و حساس است که نیاز به دقت بالا و استفاده از تجهیزات مناسب دارد. برخلاف نرده‌های شیشه‌ای فریم‌دار که شیشه درون یک قاب فلزی قرار می‌گیرد، در نرده فیکس پوینت، شیشه‌ها مستقیماً به کمک یراق‌آلات نقطه‌ای به سطح یا سازه متصل می‌شوند. این روش اجرا باعث می‌شود که نمای شیشه‌ای بدون هیچ مانعی دیده شود و جلوه‌ای کاملاً مدرن و مینیمالیستی ایجاد کند
مرحله ی اول : اندازه‌گیری دقیق و مشخص کردن نقاط سوراخکاری روی سازه و شیشه
این مرحله از اهمیت بسیار بالایی برخوردار است، زیرا محل قرارگیری سوراخ‌های شیشه باید کاملاً دقیق و هماهنگ با محل نصب یراق‌آلات باشد. هرگونه خطا در اندازه‌گیری می‌تواند منجر به شکست شیشه یا عدم هم‌خوانی با نقاط اتصال شود. قبل از تولید شیشه، مهندس اجرا یا طراح باید نقاط دقیق اتصال را مشخص کند. این نقاط معمولاً در لبه‌های شیشه و در فواصل مساوی از هم قرار می‌گیرند تا توزیع فشار به‌صورت یکنواخت انجام شود. سپس نوبت به مشخص کردن موقعیت پایه‌های فیکس پوینت روی سازه می باشد این بست‌ها ممکن است روی کف، دیوار کناری یا تیرهای فلزی نصب شوند، بنابراین موقعیت آن‌ها باید دقیقاً مشخص شود تا در یک راستا با سوراخ‌های شیشه قرار گیرند. در نهایت نوبت به سوراخکاری شیشه می رسد ،این مرحله قبل از فرآیند سکوریت کردن شیشه انجام می‌شود، زیرا پس از سکوریت شدن، شیشه دیگر قابل سوراخکاری نیست. تو جه داشته باشید که محل سوراخکاری و محل قرارگیری فیکس پوینت‌ها به‌صورت کاملاً تراز و در یک خط مستقیم باشند، زیرا حتی اختلاف چند میلی‌متری باعث نامیزان شدن شیشه‌ها و کاهش کیفیت ظاهری خواهد شد.
مرحله ی دوم :نصب پایه‌های فیکس پوینت روی سطح موردنظر
پایه‌های فیکس پوینت یا همان بست‌های نقطه‌ای (Point Fixings) معمولاً از استیل ضدزنگ (۳۰۴ یا ۳۱۶) ساخته شده‌اند و دارای پیچ‌های محکم‌کننده، واشرهای لرزه‌گیر و اتصالات داخلی هستند. این پایه‌ها باید روی سطح موردنظر نصب شوند که معمولاً یکی از این سه حالت است:
اگر نصب روی کف بتنی یا سنگی باشد : ابتدا سوراخکاری روی سطح انجام می‌شود و رول‌بولت‌های مخصوص در محل قرار داده می‌شوند ، سپس پایه‌های فیکس پوینت با استفاده از پیچ‌های مقاوم در برابر ضربه و لرزش، روی سطح محکم می‌شوند.
اگر نصب روی کف فلزی یا تیرآهن باشد : در این روش، معمولاً از پیچ و مهره‌های مقاوم به ارتعاش برای نصب پایه‌ها روی سازه فلزی استفاده می‌شود و یا در برخی موارد، از پلیت‌های تقویتی برای افزایش استحکام اتصال استفاده می‌شود
اگر نصب روی دیوار یا جان‌پناه بتنی باشد : در این روش، سوراخ‌های دیوار با دریل صنعتی ایجاد شده و بست‌ها به‌صورت محکم درون آن قرار می‌گیرند و از رول‌بولت‌های مخصوص بتن یا پیچ‌های شیمیایی برای تثبیت پایه‌ها استفاده می‌شود.

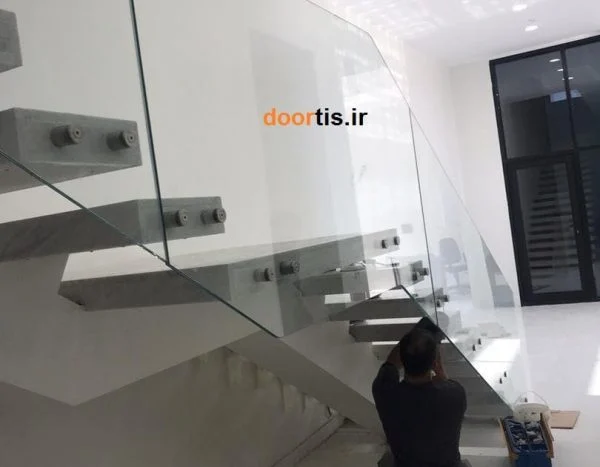

مرحله ی سوم : قرار دادن شیشه و تثبیت آن با استفاده از پیچ‌های مخصوص و واشرهای لرزه‌گیر
پس از نصب پایه‌ها، شیشه‌ها به دقت روی فیکس پوینت‌ها قرار داده می‌شوند. در این مرحله چند نکته فنی بسیار مهم وجود دارد:
- هم‌راستا کردن سوراخ‌های شیشه با بست‌های فیکس پوینت: این کار باید با دقت بالا انجام شود تا شیشه به درستی روی یراق‌آلات قرار گیرد.
- استفاده از واشرهای لاستیکی (Neoprene Gaskets): این قطعات بین فلز و شیشه قرار می‌گیرند تا از وارد شدن فشار مستقیم به شیشه جلوگیری شود. همچنین، این واشرها باعث جذب لرزش و کاهش احتمال شکستگی شیشه می‌شوند.
- بستن پیچ‌های تثبیت‌کننده: پس از قرارگیری صحیح شیشه، پیچ‌های اتصال بسته می‌شوند. این پیچ‌ها باید به میزان استاندارد سفت شوند، زیرا بیش از حد سفت کردن آن‌ها ممکن است باعث تنش داخلی در شیشه و در نتیجه شکستگی شود.
مرحله ی چهارم : بررسی نهایی تراز بودن شیشه‌ها و اطمینان از استحکام بست‌ها
در این مرحله، تمامی شیشه‌های نصب‌شده بررسی می‌شوند تا از تراز بودن و قرارگیری صحیح آن‌ها اطمینان حاصل شود.
- بررسی تراز شیشه‌ها با استفاده از ابزارهای دقیق مانند تراز لیزری
- بررسی استحکام بست‌ها و پیچ‌های نصب‌شده
- اطمینان از عدم وجود لقی در شیشه‌ها
- بررسی درزها و فواصل میان شیشه‌ها (معمولاً بین پنل‌های شیشه‌ای ۲ تا ۵ میلی‌متر فاصله در نظر گرفته می‌شود تا از شکستگی ناشی از انبساط حرارتی جلوگیری شود
قیمت نرده شیشه ای فیکس پوینت
قیمت نرده های فیکس پوینتی تحت تأثیر چندین عامل قرار دارد که در ادامه بررسی می‌شود.
الف) نوع شیشه
شیشه‌های مورد استفاده در این نرده‌ها سکوریت و یا لمینت هستند.
علاوه بر نوع شیشه، ضخامت شیشه نیز بر قیمت تأثیر دارد:
- ۱۰ میلی‌متر: مناسب برای فضاهای داخلی ، هزینه کمتر
- ۱۲ میلی‌متر: استانداردترین ضخامت برای نرده‌های شیشه‌ای، هزینه متوسط
- ۱۶ میلی‌متر: مقاومت بالاتر، استفاده در مناطق بادخیز و پرتردد، هزینه بالاتر
ب) جنس و کیفیت یراق‌آلات
نرده شیشه‌ای فیکس پوینت برای اتصال به سازه نیاز به بست‌های استیل ضدزنگ دارد. نوع استیل به‌کاررفته در این یراق‌آلات تأثیر مستقیمی بر قیمت دارد:
- استیل ۳۰۴: متداول‌ترین گزینه، مقاوم در برابر خوردگی، قیمت مناسب
- استیل ۳۱۶: مقاومت بیشتر در برابر شرایط مرطوب و خورنده (مثلاً مناطق ساحلی)، قیمت بالاتر
یراق‌آلات شامل پیچ و مهره‌های استیل، بست‌های دیواری، پایه‌های فیکس پوینت، و واشرهای لرزه‌گیر می‌شود که کیفیت آن‌ها بر دوام و ایمنی نرده تأثیر می‌گذارد.
ج) هزینه نصب و اجرا
نصب نرده شیشه‌ای فیکس پوینت یک فرآیند تخصصی است و نیاز به سوراخکاری دقیق، تراز کردن شیشه‌ها و محکم‌سازی یراق‌آلات دارد. هزینه نصب بسته به عوامل زیر متغیر است:
- محل نصب (داخل ساختمان، بالکن، راه‌پله یا فضای باز)
- جنس سازه‌ای که نرده روی آن نصب می‌شود (بتنی، فلزی یا چوبی)
- نیاز به زیرسازی یا ایجاد اتصالات تقویتی
محدوده قیمت نرده شیشه‌ای فیکس پوینت حدودا ۳ تا ۷ میلیون باید برای هر مترمربع از شیشه در نظر گرفته شود، قیمت یراق آلات نیز چیزی در حدود ۱ تا ۳ میلیون برای هر مترمربع می شود ، هزینه ی نصب بر اساس پروژه معمولا ۱۵ تا ۳۰ درصدکل هزینه نرده برآورد می شود.
جهت اطلاع دقیق از قیمت نرده شیشه ای فیکس پوینت می توانید به صفحه https://doortis.ir/نرده-شیشه-ای-فیکس-پوینت/ مراجعه کنید و یا با شماره های 34 30 11 44 021 و 562 572 1 0912 در ارتباط باشید. شرکت درتیس یکی از معتبرترین شرکت های تولید کننده ی انواع نرده های شیشه ای می باشد.
