چرخ دنده مارپیچ یا هلیکال چیست

چرخ دنده های مارپیچ به عنوان یکی از پرکاربردترین انواع چرخ دنده ها در صنایع مختلف نقشی حیاتی در انتقال قدرت و گشتاور بین محورهای موازی و غیر موازی ایفا می کنند. طراحی منحصربه فرد دندانه های این نوع چرخ دنده که به صورت مارپیچی بر روی سطح استوانه ای یا مخروطی قرار گرفته اند ویژگی های متمایزی را نسبت به سایر انواع چرخ دنده ها به ویژه چرخ دنده های ساده ارائه می دهد. این ویژگی ها شامل عملکرد نرم تر و بی صداتر ظرفیت حمل بار بالاتر و امکان انتقال توان بین محورهای غیرموازی است. در این مقاله از سدید صنعت پارتاک به بررسی جامع چرخ دنده های مارپیچ از تعریف و اصول عملکرد گرفته تا کاربردهای صنعتی استانداردهای بین المللی چالش ها و روش های بهینه سازی می پردازیم.

تعریف و عملکرد فنی چرخ دنده مارپیچ

چرخ دنده مارپیچ (Helical Gear) نوعی چرخ دنده است که دندانه های آن به صورت مارپیچی و با زاویه ای نسبت به محور چرخ دنده بریده شده اند. این زاویه که به زاویه مارپیچ (Helix Angle) معروف است یکی از پارامترهای کلیدی در طراحی و عملکرد این نوع چرخ دنده محسوب می شود. در مقابل چرخ دنده های ساده که دندانه های آن ها موازی با محور چرخ دنده هستند دندانه های مارپیچی در طول تماس با دنده مقابل به تدریج درگیر می شوند. این درگیری تدریجی عملکرد نرم تر روان تر و بی صداتری را نسبت به چرخ دنده های ساده فراهم می کند به ویژه در سرعت های بالا.

اصول عملکرد چرخ دنده مارپیچ :

عملکرد چرخ دنده مارپیچ بر اساس قانون درگیری دندانه ها (Law of Gearing) استوار است. این قانون بیان می کند که برای انتقال سرعت زاویه ای ثابت بین دو چرخ دنده نقطه تماس دندانه ها باید همواره بر روی خطی ثابت (خط درگیری) حرکت کند. در چرخ دنده های مارپیچ شکل دندانه ها به گونه ای طراحی می شود که این شرط برآورده شود.

هنگامی که دو چرخ دنده مارپیچ با یکدیگر درگیر می شوند نیروی انتقال قدرت بین دندانه ها هم در راستای شعاعی و هم در راستای محوری (به دلیل زاویه مارپیچ) اعمال می شود. نیروی محوری که به نیروی رانش محوری (Axial Thrust) نیز معروف است یکی از ویژگی های منحصربه فرد چرخ دنده های مارپیچ است که باید در طراحی سیستم انتقال قدرت در نظر گرفته شود.

مزایای کلیدی عملکرد مارپیچی :

• عملکرد نرم و بی صدا : درگیری تدریجی دندانه ها باعث کاهش ضربه و ارتعاشات می شود.
• ظرفیت حمل بار بالاتر : تعداد دندانه های درگیر در یک لحظه بیشتر از چرخ دنده های ساده است که منجر به توزیع بهتر بار و افزایش ظرفیت حمل بار می شود.
• انتقال توان بین محورهای غیرموازی : با استفاده از چرخ دنده های مارپیچ می توان توان را بین محورهای غیرموازی (تا زاویه مشخص) منتقل کرد.
• راندمان بالا : به دلیل درگیری روان تر و کاهش اصطکاک راندمان انتقال قدرت در چرخ دنده های مارپیچ معمولاً بالا است.

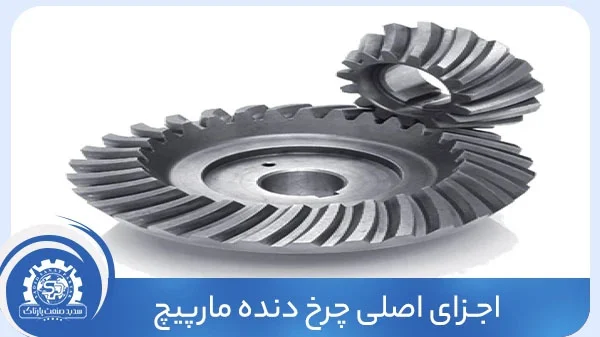

اجزای اصلی و اصول کارکرد آن

یک سیستم چرخ دنده مارپیچ از اجزای اصلی زیر تشکیل شده است :

1. چرخ دنده های مارپیچ : قلب سیستم که وظیفه انتقال گشتاور و سرعت زاویه ای را بر عهده دارند. جنس چرخ دنده ها معمولاً از فولادهای آلیاژی با استحکام بالا چدن داکتیل یا مواد پلیمری مهندسی شده انتخاب می شود که بسته به کاربرد و شرایط کاری متفاوت است. هندسه دندانه (پروفیل زاویه مارپیچ زاویه فشار مدول) به دقت طراحی و ماشینکاری می شود تا عملکرد بهینه و طول عمر بالا تضمین شود.
2. شافت ها (Shafts) : محورهایی که چرخ دنده ها بر روی آن ها نصب می شوند و وظیفه انتقال گشتاور به و از چرخ دنده ها را بر عهده دارند. جنس شافت ها معمولاً از فولادهای آلیاژی با استحکام کششی و تسلیم بالا انتخاب می شود تا در برابر نیروهای پیچشی و خمشی مقاومت کنند. طراحی شافت باید به گونه ای باشد که بتواند نیروهای شعاعی و محوری ناشی از چرخ دنده ها را تحمل کند.
3. یاتاقان ها (Bearings) : اجزایی که شافت ها را در موقعیت خود نگه می دارند و امکان چرخش آزادانه آن ها را فراهم می کنند. در سیستم های چرخ دنده مارپیچ به دلیل وجود نیروی رانش محوری استفاده از یاتاقان های محوری (Thrust Bearings) در کنار یاتاقان های شعاعی (Radial Bearings) ضروری است. یاتاقان های محوری وظیفه تحمل نیروی محوری و جلوگیری از جابجایی محوری شافت ها را بر عهده دارند. انواع مختلفی از یاتاقان های محوری مانند یاتاقان های کف گرد یاتاقان های مخروطی و یاتاقان های مغناطیسی برای این منظور استفاده می شوند.
4. محفظه (Housing) : قابی که اجزای سیستم چرخ دنده را در بر می گیرد و از آن ها در برابر عوامل محیطی محافظت می کند. محفظه همچنین نقش مهمی در روانکاری و خنک کاری سیستم ایفا می کند. معمولاً محفظه ها از جنس چدن فولاد یا آلومینیوم ساخته می شوند و باید دارای استحکام و صلبیت کافی برای تحمل نیروهای وارده باشند.
5. سیستم روانکاری (Lubrication System) : به منظور کاهش اصطکاک و سایش بین دندانه های چرخ دنده و سایر اجزای متحرک استفاده از سیستم روانکاری مناسب ضروری است. روغن های صنعتی با ویسکوزیته و خواص مناسب به عنوان روانکار در سیستم های چرخ دنده مارپیچ استفاده می شوند. روش های روانکاری مختلفی مانند روانکاری غوطه وری روانکاری پاششی و روانکاری تحت فشار وجود دارد که بسته به سرعت بار و شرایط کاری سیستم انتخاب می شوند.

اصول کارکرد :

هنگامی که نیروی محرکه به شافت ورودی سیستم چرخ دنده مارپیچ اعمال می شود چرخ دنده ورودی شروع به چرخش می کند. درگیری دندانه های چرخ دنده ورودی با چرخ دنده خروجی باعث انتقال گشتاور و چرخش چرخ دنده خروجی می شود. نسبت سرعت (Speed Ratio) بین چرخ دنده های ورودی و خروجی با نسبت تعداد دندانه های آن ها تعیین می شود.

به دلیل زاویه مارپیچ دندانه ها در حین درگیری نیروی محوری در راستای محور شافت ها ایجاد می شود. این نیرو باید توسط یاتاقان های محوری تحمل شود. در سیستم های با توان بالا ممکن است از چرخ دنده های مارپیچ دوبل (Double Helical Gears) استفاده شود تا نیروی محوری را خنثی کنند و نیاز به یاتاقان های محوری قوی را کاهش دهند. در چرخ دنده های مارپیچ دوبل دندانه ها به صورت V شکل بریده می شوند و زاویه مارپیچ در دو جهت مخالف است که باعث می شود نیروهای محوری یکدیگر را خنثی کنند.

کاربردهای صنعتی چرخ دنده هلیکال و مثال هایی از صنایع مختلف

چرخ دنده های مارپیچ به دلیل ویژگی های منحصر به فرد خود در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند. برخی از مهم ترین کاربردهای صنعتی عبارتند از :

1. صنایع خودرو سازی :

• گیربکس های خودرو (Automotive Transmissions) : چرخ دنده های مارپیچ به طور گسترده در گیربکس های دستی و اتوماتیک خودروها برای انتقال قدرت از موتور به چرخ ها استفاده می شوند. عملکرد نرم و بی صدای آن ها رانندگی راحت تری را فراهم می کند.
• دیفرانسیل خودرو (Differential) : در دیفرانسیل خودروها از چرخ دنده های هیپوئید (نوعی چرخ دنده مارپیچ مخروطی) برای انتقال قدرت به چرخ ها و امکان چرخش متفاوت چرخ های عقب در هنگام دور زدن استفاده می شود.

2. صنایع رباتیک و اتوماسیون :

• گیربکس های دقیق ربات ها (Robotic Precision Gearboxes) : در ربات های صنعتی و سیستم های اتوماسیون دقیق از چرخ دنده های مارپیچ با دقت بالا برای انتقال حرکت و گشتاور به مفاصل ربات و سایر اجزای متحرک استفاده می شود.
• سروو موتورها و اکچویتورها (Servo Motors and Actuators) : چرخ دنده های مارپیچ در سروو موتورها و اکچویتورهای خطی و دورانی برای افزایش گشتاور و دقت حرکت استفاده می شوند.

3. صنایع نفت گاز و پتروشیمی :

• پمپ های صنعتی (Industrial Pumps) : در پمپ های انتقال سیالات با ویسکوزیته بالا و فشار زیاد از چرخ دنده های مارپیچ برای انتقال قدرت به روتور پمپ استفاده می شود.
• کمپرسورهای گازی (Gas Compressors) : در کمپرسورهای گازی صنعتی از چرخ دنده های مارپیچ برای افزایش فشار گازها و انتقال آن ها در خطوط لوله استفاده می شود.
• ماشین آلات حفاری (Drilling Machinery) : در ماشین آلات حفاری نفت و گاز از چرخ دنده های مارپیچ برای انتقال قدرت به مته های حفاری و سایر اجزای دوار استفاده می شود.

4. صنایع تولید برق :

• توربین های بادی (Wind Turbines) : در گیربکس های توربین های بادی از چرخ دنده های مارپیچ برای افزایش سرعت چرخش روتور و انتقال قدرت به ژنراتور استفاده می شود.
• نیروگاه های برق آبی (Hydroelectric Power Plants) : در نیروگاه های برق آبی از چرخ دنده های مارپیچ برای انتقال قدرت از توربین های آبی به ژنراتورها استفاده می شود.

5. ماشین آلات صنعتی سنگین :

• جرثقیل ها (Cranes) : در جرثقیل های صنعتی و ساختمانی از چرخ دنده های مارپیچ برای سیستم های بالابر و حرکت استفاده می شود.
• بیل های مکانیکی (Excavators) : در بیل های مکانیکی و ماشین آلات راه سازی از چرخ دنده های مارپیچ برای انتقال قدرت به بازوها و سیستم های محرک استفاده می شود.
• نوار نقاله ها (Conveyors) : در سیستم های نوار نقاله صنعتی از چرخ دنده های مارپیچ برای انتقال قدرت به رولرها و تسمه ها استفاده می شود.

مثال های صنعتی بیشتر :

• صنایع غذایی و دارویی : ماشین آلات بسته بندی خطوط تولید مواد غذایی تجهیزات داروسازی.
• صنایع چاپ و بسته بندی : ماشین آلات چاپ دستگاه های برش و دایکات ماشین آلات بسته بندی.
• صنایع نساجی : ماشین آلات بافندگی ریسندگی و رنگرزی.
• صنایع فولاد و فلزات : نورد ماشین آلات ریخته گری دستگاه های برش فلزات.
• صنایع کشاورزی : تراکتورها کمباین ها ماشین آلات کاشت و برداشت.

بررسی استانداردهای بین المللی و فناوری های پیشرفته مرتبط

طراحی تولید و عملکرد چرخ دنده های مارپیچ تحت تاثیر استانداردهای بین المللی و فناوری های پیشرفته قرار دارد. برخی از مهم ترین استانداردهای بین المللی و فناوری های مرتبط عبارتند از :

استانداردهای بین المللی :

• ISO ۶۳۳۶ : این استاندارد بین المللی روش های محاسبه ظرفیت باربری چرخ دنده های استوانه ای مستقیم و مارپیچ را ارائه می دهد. این استاندارد به مهندسان در طراحی چرخ دنده هایی با عمر و عملکرد مطلوب کمک می کند.
• AGMA ۲۰۰۱ : استاندارد انجمن سازندگان دنده آمریکا (AGMA) که روش های مشابهی برای محاسبه ظرفیت باربری چرخ دنده های استوانه ای و مارپیچ ارائه می دهد.
• DIN ۳۹۹۰ : استاندارد آلمانی که روش های محاسبه ظرفیت باربری چرخ دنده های استوانه ای و مارپیچ را مشخص می کند.

این استانداردها پارامترهای مختلفی مانند استحکام خمشی دندانه استحکام سایشی سطح دندانه عوامل هندسی عوامل مواد و عوامل روانکاری را در محاسبات ظرفیت باربری در نظر می گیرند.

فناوری های پیشرفته مرتبط :

• مواد پیشرفته : استفاده از فولادهای آلیاژی با استحکام بالا و خواص مکانیکی بهبود یافته مانند فولادهای سمانتاسیون فولادهای نیتراسیون و فولادهای عملیات حرارتی سطحی به منظور افزایش ظرفیت باربری و طول عمر چرخ دنده های مارپیچ. همچنین استفاده از پوشش های سخت و مقاوم به سایش مانند پوشش های DLC (Diamond-Like Carbon) و پوشش های نیترید تیتانیوم برای کاهش اصطکاک و سایش سطح دندانه ها.
• روش های پیشرفته تولید :
• ماشینکاری CNC (Computer Numerical Control) : استفاده از ماشین های CNC دقیق برای تولید چرخ دنده های مارپیچ با دقت بالا و تلرانس های کم. فرآیندهایی مانند فرزکاری سنگ زنی و هونینگ دنده با استفاده از ماشین های CNC برای دستیابی به کیفیت سطح بالا و هندسه دقیق دندانه ها.
• تولید افزودنی (Additive Manufacturing) یا پرینت سه بعدی : اگرچه هنوز در مراحل اولیه است اما تولید افزودنی می تواند در آینده برای تولید چرخ دنده های مارپیچ با هندسه های پیچیده و سفارشی سازی شده مورد استفاده قرار گیرد.
• نرم افزارهای طراحی و شبیه سازی : استفاده از نرم افزارهای CAD/CAM/CAE برای طراحی و شبیه سازی عملکرد چرخ دنده های مارپیچ. نرم افزارهای تحلیل المان محدود (Finite Element Analysis – FEA) برای تحلیل تنش و کرنش در دندانه ها و بهینه سازی طراحی. نرم افزارهای شبیه سازی دینامیکی برای بررسی رفتار سیستم چرخ دنده در شرایط کاری مختلف و پیش بینی عملکرد آن.
• سیستم های پایش وضعیت (Condition Monitoring) : استفاده از سنسورها و سیستم های پایش وضعیت برای نظارت بر عملکرد چرخ دنده های مارپیچ در حین کار. آنالیز ارتعاشات آنالیز روغن و ترموگرافی از جمله روش های پایش وضعیت هستند که می توانند به تشخیص زودهنگام خرابی ها و جلوگیری از توقفات ناگهانی کمک کنند.

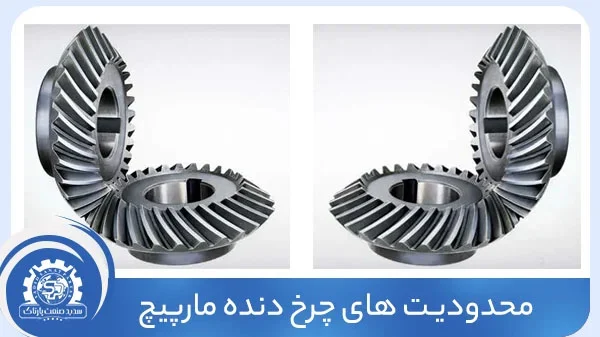

چالش ها و محدودیت های فنی چرخ دنده هلیکال

علی رغم مزایای فراوان چرخ دنده های مارپیچ با چالش ها و محدودیت های فنی نیز مواجه هستند :

1. نیروی محوری (Axial Thrust) : وجود نیروی رانش محوری یکی از مهم ترین چالش های چرخ دنده های مارپیچ است. این نیرو باید توسط یاتاقان های محوری تحمل شود و در صورت عدم طراحی صحیح می تواند منجر به سایش و خرابی زودرس یاتاقان ها و افزایش اصطکاک و کاهش راندمان سیستم شود. راهکارهای کاهش نیروی محوری شامل استفاده از چرخ دنده های مارپیچ دوبل تنظیم زاویه مارپیچ و استفاده از یاتاقان های محوری مناسب است.
2. پیچیدگی تولید و هزینه : تولید چرخ دنده های مارپیچ نسبت به چرخ دنده های ساده پیچیده تر و پرهزینه تر است. ماشینکاری دندانه های مارپیچی نیازمند ماشین آلات دقیق تر و فرآیندهای تولید پیچیده تر است. این امر می تواند هزینه اولیه سیستم های چرخ دنده مارپیچ را افزایش دهد.
3. حساسیت به هم راستایی (Alignment Sensitivity) : چرخ دنده های مارپیچ نسبت به چرخ دنده های ساده به عدم هم راستایی محورها حساس تر هستند. عدم هم راستایی می تواند منجر به توزیع نامناسب بار بر روی دندانه ها افزایش سایش و کاهش طول عمر سیستم شود. نصب دقیق و هم راستایی صحیح محورها در سیستم های چرخ دنده مارپیچ از اهمیت بالایی برخوردار است.
4. راندمان : اگرچه راندمان چرخ دنده های مارپیچ معمولاً بالا است اما وجود نیروی محوری و اصطکاک بین دندانه ها می تواند منجر به کاهش راندمان نسبت به چرخ دنده های ساده شود. روانکاری مناسب و انتخاب مواد با ضریب اصطکاک پایین می تواند به بهبود راندمان کمک کند.
5. گرمای تولید شده : به دلیل اصطکاک بین دندانه ها حرارت در سیستم چرخ دنده مارپیچ تولید می شود. در سیستم های با توان بالا و سرعت زیاد گرمای تولید شده می تواند قابل توجه باشد و نیاز به سیستم های خنک کاری برای جلوگیری از افزایش دما و آسیب به چرخ دنده ها و روانکار را ایجاد کند.

نکات کلیدی برای بهینه سازی و بهبود عملکرد چرخ دنده مارپیچ

برای بهینه سازی عملکرد و افزایش طول عمر چرخ دنده های مارپیچ رعایت نکات کلیدی زیر ضروری است :

1. انتخاب مواد مناسب : انتخاب جنس چرخ دنده ها و شافت ها بر اساس شرایط کاری بار سرعت و محیط کار. استفاده از مواد با استحکام بالا مقاومت به سایش و خواص مکانیکی مناسب.
2. طراحی دقیق هندسه دنده : بهینه سازی پارامترهای هندسی دندانه مانند زاویه مارپیچ زاویه فشار پروفیل دندانه و مدول برای دستیابی به عملکرد مطلوب راندمان بالا و کمترین صدا و ارتعاش.
3. روانکاری مناسب : انتخاب نوع روانکار (روغن یا گریس) و روش روانکاری مناسب (غوطه وری پاششی تحت فشار) بر اساس سرعت بار و دمای کارکرد. اطمینان از روانکاری کافی و مناسب برای کاهش اصطکاک و سایش.
4. نصب و هم راستایی دقیق : نصب دقیق و هم راستایی صحیح محورها برای جلوگیری از توزیع نامناسب بار و سایش نامتقارن دندانه ها. استفاده از ابزارهای دقیق و روش های هم راستایی مناسب.
5. نگهداری و بازرسی دوره ای : انجام بازرسی های دوره ای برای بررسی وضعیت چرخ دنده ها روانکار یاتاقان ها و سایر اجزا. تعویض به موقع روانکار و قطعات فرسوده. انجام تعمیرات و نگهداری پیشگیرانه برای جلوگیری از خرابی های ناگهانی.
6. کنترل کیفیت تولید : اطمینان از کیفیت تولید چرخ دنده ها از طریق کنترل دقیق فرآیندهای ماشینکاری عملیات حرارتی و بازرسی نهایی. رعایت تلرانس های ابعادی و هندسی مشخص شده در طراحی.
7. استفاده از یاتاقان های مناسب برای تحمل نیروی محوری : انتخاب و استفاده از یاتاقان های محوری با ظرفیت باربری کافی برای تحمل نیروی رانش محوری. بررسی دوره ای وضعیت یاتاقان ها و تعویض آن ها در صورت نیاز.
8. کاهش نیروی محوری : در صورت امکان استفاده از روش های کاهش نیروی محوری مانند چرخ دنده های مارپیچ دوبل یا تنظیم زاویه مارپیچ.

جمع بندی

چرخ دنده های مارپیچ به عنوان اجزای کلیدی در سیستم های انتقال قدرت مکانیکی نقش اساسی در صنایع مختلف ایفا می کنند. طراحی مارپیچی دندانه ها مزایایی نظیر عملکرد نرم و بی صدا ظرفیت حمل بار بالا و امکان انتقال توان بین محورهای غیرموازی را فراهم می آورد. با این حال چالش هایی مانند نیروی محوری پیچیدگی تولید و حساسیت به هم راستایی نیز وجود دارد که باید در طراحی و کاربرد این نوع چرخ دنده ها مد نظر قرار گیرند.

پیشرفت های اخیر در مواد روش های تولید و نرم افزارهای طراحی امکان بهبود عملکرد و افزایش کارایی چرخ دنده های مارپیچ را فراهم کرده است. با رعایت استانداردهای بین المللی بهینه سازی طراحی انتخاب مواد مناسب روانکاری صحیح و نگهداری دوره ای می توان از حداکثر ظرفیت و طول عمر چرخ دنده های مارپیچ بهره مند شد و از آن ها به طور موثر در کاربردهای صنعتی مختلف استفاده کرد. در آینده انتظار می رود با توسعه فناوری های نوین چرخ دنده های مارپیچ با عملکرد و کارایی بالاتر ابعاد کوچکتر و وزن کمتر نقش مهم تری در سیستم های انتقال قدرت ایفا کنند.
