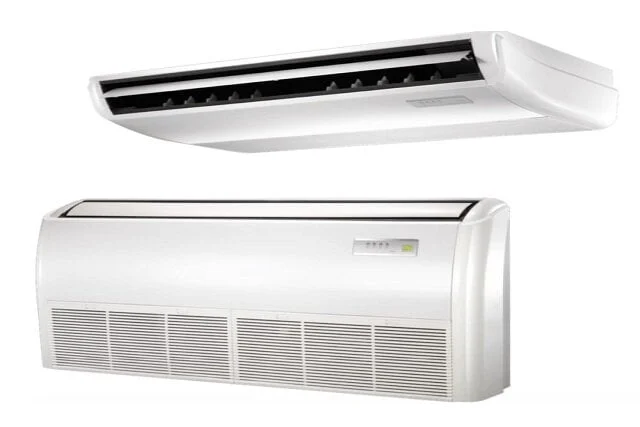

معرفی فن کویل و انواع آن

یک دستگاه فن کویل (coil Fan) وسیله ای ساده است که شامل مبدل حرارتی و فن است. این دستگاه بخشی از سیستم تهویه مطبوع موجود در ساختمان های مسکونی، تجاری و صنعتی و … است. یک فن کوئل، دستگاهی با قابلیت های گوناگون است که گاهی اوقات با مکش هوای موجود، درجه حرارت فضای محیط اطراف خود را تنظیم می کند. این کنترل توسط یک سوئیچ دستی خاموش/ روشن یا یک ترموستات انجام می شود.

ترموستات به فن یا به شیر کنترل فرمان می دهد که با تغییر دور فن یا تغییر میزان دبی آب ورودی به کویل ها می توان به دمای مطلوب در هر فضا دست یافت. اساسا دستگاه های فن کوئل با آب سرد و گرم از دیگ های مرکزی و چیلر تغذیه می شوند. فن کوئل ها برای آن که انرژی تولید شده توسط مولد انرژی (گرم کننده یا خنک کننده) را به محیط ارائه دهند، معمولا از دو لوله (گرم یا سرد) و چهار لوله (هر دو واحد گرمایش و خنک کننده به صورت همزمان) بهره می گیرند. طی این مقاله به بررسی دریچه فن کویل پرداخته شده و جهت آشنایی با فن کویل تا انتهای این مطلب با سایت تهویه نظری همراه باشید.

انواع فن کوئل

معیار نخست در دسته بندی فن کوئل ، تعداد مسیر ورود و خروج آب می باشد. بر این اساس، این سیستم به صورت دو لوله ای یا چهار لوله ای طراحی و تولید می شود.

فن کوئل دو لوله ای

در شرایط معمول، این دستگاه تنها دارای یک مبدل حرارتی است که به صورت مشترک به عنوان کویل سرمایشی و گرمایشی به کار می رود. این نوع فن کوئل را دو لوله ای می نامند؛ به این معنا که دارای یک لوله ورودی و یک لوله خروجی آب می باشند و مسیر آب ورودی به آن ها (آب سرد چیلر یا آب گرم دیگ) و همچنین آب خروجی از آن ها (در برگشت به چیلر یا دیگ) از طریق شیر سه راهه تغییر می کند.

فن کویل چهار لوله ای

اما گاهی با توجه به نوع کاربری و معماری ساختمان، نیاز به سرمایش و گرمایش همزمان احساس می گردد. در چنین شرایطی از سیستم های چهار لوله ای استفاده می شود که دارای دو لوله ورودی و دو لوله خروجی بوده و از دو کویل جداگانه (به صورت مستقل، یکی جهت سرمایش و دیگری به منظور گرمایش) بهره می برند. لذا، این امکان فراهم می گردد که بنا به نیاز و دلخواه افراد حاضر، در فضایی از ساختمان، سرمایش و در فضایی دیگر، گرمایش ایجاد شود.

فن کوئل زمینی

نوع زمینی این دستگاه، با دمش عمودی هوا که همواره یکی از متدوال ترین نوع فن کوئل در گذشته بوده است. نصب ساده، هزینه پایین سرویس و نگهداری، صدای کم و راندمان مناسب از جمله مزایای این نوع سیستم ها به حساب می آیند. اما بارزترین عیب آن ها، اشغال مساحت مشخصی از فضای ساختمان می باشد که با توجه به محدود بودن متراژ اغلب ساختمان های امروزی، مسئله قابل توجهی است.

فن کوئل دیواری

نوع دیواری این سیستم روکار است و مشابه یونیت های داخلی کولر گازی فضایی را اشغال نکرده و به مانند دستگاه زمینی نصب و سرویس آسانی دارند. هرچند که در ظرفیت های مشابه، تقریباً گرانترین سیستم محسوب می شوند.

فن کوئل سقفی کاستی

فن کوئل سقفی کاستی با تنوع طراحی بیشتر که در ظرفیت های هوادهی بالاتر نیز تولید می شوند. راندمان مناسب، ظاهر زیبا و اشغال فضای کمتر در مقایسه با سایر سیستم های سقفی، از ویژگی های مثبت دستگاه کاستی هستند. اما از طرفی، هزینه بالای سرویس و کیفیت پایین فیلتراسیون هوا، از جمله معایب آن به شمار می روند.

فن کویل سقفی توکار

ارزان ترین نوع فن کوئل که توکار بوده و مانند نوع کاستی در سقف کاذب تعبیه می شوند. با وجود دسترسی نامناسب جهت سرویس و نگهداری، بواسطه قیمت پایینشان به یکی از رایج ترین نوع این دستگاه در بازار تبدیل شده اند. خصوصاً آنکه امکان کانال کشی جریان هوای خروجی در این دستگاه وجود داشته و به این ترتیب می توان با هزینه کمتری، توزیع هوای مناسبی را در ساختمان ایجاد نمود.

فن کویل سقفی کانالی پر فشار

نوع دیگری از فن کوئل توکار که مسیر ورود و خروج جریان هوا در آن ها کانالی بوده و به واسطه توانایی ایجاد فشار زیاد در جریان هوا، به نام فن کوئل کانالی پرفشار نیز شناخته می شوند. تأمین ظرفیت های هوادهی سنگین و امکان استفاده از هوای تازه، از دیگر ویژگی های متمایز این سیستم می باشند.

استعلام قیمت و خرید دریچه فن کویل از تهویه نظری

تهویه نظری، تولید کننده انواع کانال سازی و دریچه هوا شامل تولید انواع دریچه بازدید ، دریچه توزیع هوا، دریچه های کنترل و هدایت هوا، کانال سازی (کانال سازی)، دریچه زیر فن کویل، دریچه خورشیدی، دمپر کانال موتوری، جت نازل، دمپر ضد آتش فیوزی، دریچه ضد انفجار، دمپر کانالی صنعتی، دریچه سقفی گرد تخت آلومینیومی، دریچه هوای رفت اتاق عمل، دریچه کولری، دریچه تایل آرمسترانگ، لوور پادری، دریچه هوای تازه (باران گیر), دریچه خطی، کلاهک دودکش، هود صنعتی، کانال سازی صنعتی , دريچه بازديد تاسیسات، دریچه سقفی چهارگوش كلاف دور باز آلومینیومی است. با برقراری ارتباط امکان بهره مندی از مشاوره رایگان و تهیه دریچه فن کویل را خواهید داشت.

سوالات متداول

در این بخش به سوالات احتمالی شما در خصوص فن کویل پاسخ خواهیم داد.

فن کویل رو از کی بخرم؟

شرکت تهویه نظری با ارائه بهترین دریچه فن کویل جهت ارائه مشاوره خرید و استعلام قیمت در اختیار شما عزیزان است.

فن کوئل چطوری کار میکنه؟

فن کوئل دارای نوعی مبدل حرارتی بنام کویل است که در مجاورت آن یک یا دو فن دمنده با قابلیت کنترل دور قرار می گیرد. زمانی که آب سرد و یا آب گرم در داخل لوله های کویل جریان می یابد، فن هوای اتاق یا هوای تازه را مکیده و سپس بر روی لوله های گرم و یا سرد کویل می دمد. اینگونه جریان هوا پس از سرد و یا گرم شدن در داخل فضای مورد نظر فوت می شود.

فن کوئل به چند دسته تقسیم میشه؟

فن کوئل ها در چهار مدل کاستی، زمینی، سقفی زمینی و دیواری ارائه می گردند که پرکاربردترین آنها فن کوئل زمینی و کاستی می باشد.
