اصول انتخاب و اجرای سیم کشی برق ساختمان

آیا به دنبال درک عمیق از اصول انتخاب و اجرای سیم کشی برق ساختمان هستید؟ این مقاله به شما کمک می کند تا با استانداردهای فنی، متریال مناسب و روش های اصولی آشنا شوید و از ایمنی و کارایی سیستم برق ساختمان خود اطمینان حاصل کنید.

سیم کشی برق ساختمان نیازمند دانش فنی، رعایت استانداردها و انتخاب صحیح متریال است تا هم ایمنی ساکنین را تضمین کند و هم عملکرد پایدار سیستم برق را برای سال ها حفظ نماید. برنامه ریزی دقیق، استفاده از ابزارهای مناسب و نظارت بر اجرا، کلید موفقیت در این فرآیند است.

• ایمنی در اولویت است   • نقشه کشی دقیق ضروری است   • استانداردها را رعایت کنید   • از متریال باکیفیت استفاده کنید   • نظارت بر اجرا حیاتی است

🔍 اصول اولیه و نقشه خوانی برق: گامی حیاتی در سیم کشی برق ساختمان

پیش از هرگونه عملیات اجرایی در سیم کشی برق ساختمان، تهیه یک نقشه جامع و دقیق برق، اساسی ترین گام به شمار می رود. این نقشه، به مثابه یک راهنمای کامل، محل دقیق تمامی اجزا و مسیرهای عبور سیم ها را مشخص می کند و از بروز خطاها و مشکلات احتمالی در آینده جلوگیری می نماید. نقشه کشی صحیح نه تنها به افزایش ایمنی کمک می کند، بلکه باعث بهینه سازی مصرف انرژی و زیبایی بصری فضا نیز می شود. در این بخش، به اهمیت نقشه خوانی، اجزای اصلی نقشه برق و نکاتی که باید در طراحی آن مد نظر قرار گیرد، می پردازیم.

📘 اهمیت ترسیم نقشه قبل از اجرا

نقشه برق ساختمان، طرحی مهندسی شده است که جزئیات مربوط به سیستم برق رسانی را در یک ساختمان نشان می دهد. این نقشه شامل اطلاعاتی از قبیل محل قرارگیری کلیدها، پریزها، چراغ ها، جعبه های تقسیم، تابلوهای برق، مسیر عبور سیم ها و نوع و اندازه سیم ها و کابل ها است. بدون داشتن یک نقشه دقیق، انجام سیم کشی به صورت تصادفی و غیر اصولی خواهد بود که می تواند منجر به مشکلات جدی در آینده شود. مهمترین دلایل اهمیت نقشه کشی عبارتند از:

• ایمنی:نقشه دقیق، تضمین کننده رعایت استانداردهای ایمنی و کاهش خطرات برق گرفتگی و آتش سوزی است.
• کارایی:با برنامه ریزی صحیح، توزیع برق بهینه شده و از بارگذاری بیش از حد بر روی مدارها جلوگیری می شود.
• تعمیر و نگهداری:در صورت بروز مشکل، با وجود نقشه می توان به سرعت محل عیب را پیدا و رفع کرد.
• رعایت استانداردها:تمامی مراحل سیم کشی بر اساس مقررات ملی ساختمان و استانداردهای مربوطه انجام می شود.

🏷️ اجزای اصلی نقشه برق و علائم آن

نقشه های برق از علائم و نمادهای استاندارد بین المللی برای نمایش اجزای مختلف استفاده می کنند. آشنایی با این علائم برای هر برق کار و حتی مالکین ساختمان ضروری است. برخی از این اجزا شامل موارد زیر هستند:

• کلیدها:نمادهای خاصی برای کلیدهای تک پل، دو پل، صلیبی و دیمر.
• پریزها:نمادهای پریزهای معمولی، ارت دار، تلفن و شبکه.
• روشنایی ها:نمادهای لامپ های سقفی، دیواری، فلورسنت و هالوژن.
• جعبه های تقسیم:محل انشعابات سیم ها.
• تابلوهای برق:شامل کنتور، فیوزها و کلیدهای محافظ جان.

🔍 انتخاب متریال: قلب تپنده سیم کشی برق ساختمان

انتخاب صحیح متریال، به ویژه سیم و کابل، نقش حیاتی در کیفیت، ایمنی و طول عمر سیستم سیم کشی برق ساختمان دارد. این بخش از کار، نیازمند دقت و شناخت کافی از انواع محصولات موجود در بازار و استانداردهای مربوطه است. استفاده از متریال نامرغوب یا نامناسب می تواند منجر به حوادث خطرناک، اتلاف انرژی و نیاز به تعمیرات پرهزینه در آینده شود. در ادامه به بررسی دقیق استانداردهای انتخاب سیم و کابل و انواع لوله های برق می پردازیم.

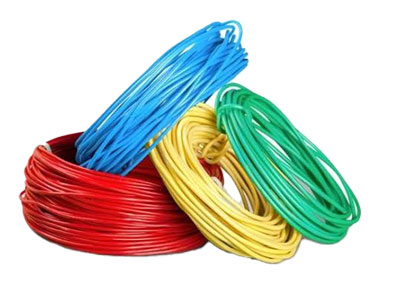

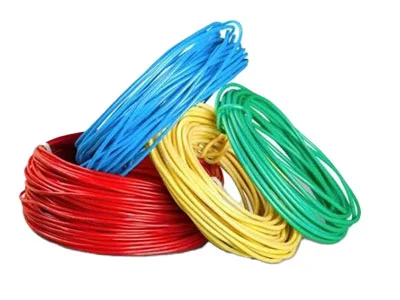

🔍 استانداردهای انتخاب سیم و کابل

سیم ها و کابل ها، رگ های حیاتی سیستم برق ساختمان هستند. انتخاب آنها باید با دقت فراوان و بر اساس استانداردهای ملی و بین المللی انجام شود. مهمترین فاکتورها در انتخاب سیم و کابل عبارتند از:

• سطح مقطع سیم:این فاکتور بر اساس میزان جریان مصرفی و طول مسیر سیم کشی تعیین می شود. برای مثال، برای روشنایی معمولاً از سیم با سطح مقطع 1.5 میلی متر مربع و برای پریزها از 2.5 میلی متر مربع استفاده می شود.
• جنس هادی:بهترین هادی برای سیم و کابل، مس با خلوص بالا است که مقاومت الکتریکی کمتری دارد و گرما تولید نمی کند.
• جنس عایق:عایق سیم باید از مواد باکیفیت و مقاوم در برابر حرارت، رطوبت و عوامل شیمیایی باشد. PVC و XLPE از جمله عایق های رایج هستند.
• استانداردها و تأییدیه ها:همیشه از سیم و کابل هایی استفاده کنید که دارای نشان استاندارد ملی ایران و تأییدیه های معتبر باشند.

🔍 انواع لوله های برق و کاربرد آنها

لوله های برق، نقش محافظتی برای سیم ها و کابل ها را ایفا می کنند. انتخاب نوع لوله به روش سیم کشی (توکار یا روکار) و شرایط محیطی بستگی دارد:

• لوله های PVC (پلی وینیل کلراید):پرکاربردترین نوع لوله در سیم کشی توکار هستند. این لوله ها سبک، ارزان و مقاوم در برابر رطوبت و خوردگی هستند.
• لوله های خرطومی:انعطاف پذیری بالایی دارند و برای مسیرهای پرپیچ و خم مناسب هستند. معمولاً در سیم کشی توکار و داخل دیوارها استفاده می شوند.
• لوله های فلزی (گالوانیزه):برای محیط هایی که نیاز به مقاومت مکانیکی بالا یا حفاظت در برابر تداخل الکترومغناطیسی دارند، استفاده می شوند.
• داکت های پلاستیکی:عمدتاً در سیم کشی روکار برای پوشاندن و مرتب کردن سیم ها روی دیوار استفاده می شوند.

🔍 روش های اجرای سیم کشی برق ساختمان

سیم کشی برق ساختمان به دو روش اصلی توکار و روکار انجام می شود که هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب بستگی به نوع ساختمان، بودجه، ملاحظات زیبایی شناختی و استانداردهای ایمنی دارد. علاوه بر این دو روش سنتی، امروزه تکنولوژی های جدیدی نیز در حال توسعه هستند که رویکردهای نوین تری را ارائه می دهند. در این بخش، به بررسی جامع این روش ها می پردازیم.

🔍 سیم کشی توکار: زیبایی و ایمنی پنهان

در این روش، تمامی سیم ها و کابل ها درون دیوارها، سقف و کف ساختمان و با استفاده از لوله های محافظ (معمولاً PVC یا خرطومی) پنهان می شوند. این روش رایج ترین نوع سیم کشی در ساختمان های نوساز است و از نظر زیبایی شناختی و ایمنی، مزایای قابل توجهی دارد. سیم ها از دسترس مستقیم خارج شده و در برابر آسیب های فیزیکی و عوامل محیطی محافظت می شوند.

🔍 سیم کشی روکار: سادگی و دسترسی آسان

در روش سیم کشی روکار، سیم ها و کابل ها روی سطح دیوارها و سقف قرار می گیرند و معمولاً با استفاده از داکت های پلاستیکی یا سینی کابل پوشانده می شوند تا ظاهر مرتب تری داشته باشند. این روش بیشتر در ساختمان های قدیمی، کارگاه ها، فضاهای صنعتی یا زمانی که امکان سیم کشی توکار وجود ندارد، مورد استفاده قرار می گیرد. مزیت اصلی این روش، هزینه کمتر و سهولت در نصب، تعمیر و تغییرات است.

🔍 تکنولوژی های نوین: برق کشی بی سیم و هوشمندسازی

با پیشرفت فناوری، روش های نوینی مانند برق کشی بی سیم و سیستم های هوشمند ساختمان نیز در حال رواج هستند. در برق کشی بی سیم، انرژی الکتریکی از طریق امواج رادیویی یا میدان های مغناطیسی منتقل می شود که نیاز به سیم کشی فیزیکی را به حداقل می رساند. سیستم های هوشمند نیز با استفاده از سنسورها، کنترل کننده ها و شبکه های ارتباطی، امکان مدیریت هوشمندانه روشنایی، گرمایش، سرمایش و سایر تجهیزات را فراهم می کنند. این روش ها گرچه هزینه اولیه بالاتری دارند، اما انعطاف پذیری، کارایی و امکان کنترل از راه دور را به ارمغان می آورند.

در انتخاب بین روش توکار و روکار، علاوه بر زیبایی و هزینه، به امکان دسترسی برای تعمیرات آینده و همچنین مقاومت در برابر عوامل محیطی (مانند رطوبت در حمام و آشپزخانه) نیز توجه کنید.

🔍 مراحل اجرایی سیم کشی برق ساختمان (گام به گام)

اجرای سیم کشی برق ساختمان یک فرآیند مرحله ای است که هر گام آن باید با دقت و رعایت اصول فنی انجام شود. از ترسیم نقشه تا نصب نهایی تجهیزات، هر مرحله نیازمند تخصص و تجربه است. در این بخش، به صورت گام به گام تمامی مراحل اجرایی سیم کشی را بررسی می کنیم تا درک کاملی از این فرآیند به دست آورید.

🔍 شیارزنی و قوطی گذاری

پس از نهایی شدن نقشه، نوبت به علامت گذاری محل کلیدها، پریزها، جعبه های تقسیم و چراغ ها روی دیوار می رسد. سپس با استفاده از دستگاه شیارزن برقی یا چکش و قلم، شیارهای لازم برای عبور لوله های برق ایجاد می شود. در همین مرحله، قوطی های کلید و پریز نیز در محل های مشخص شده نصب می گردند. دقت در ابعاد و تراز بودن شیارها و قوطی ها، در کیفیت نهایی کار بسیار مؤثر است.

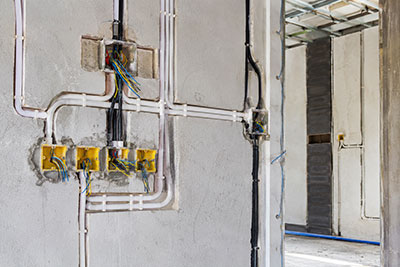

🔍 لوله گذاری و سیم کشی

بعد از شیارزنی، لوله های برق (معمولاً خرطومی یا PVC) درون شیارها قرار گرفته و با گچ یا سیمان تثبیت می شوند. سپس نوبت به عبور سیم ها از داخل این لوله ها می رسد. این کار با استفاده از فنرهای سیم کشی انجام می شود. توجه به رنگ بندی استاندارد سیم ها (فاز، نول، ارت) و عدم آسیب دیدن عایق سیم ها در این مرحله بسیار مهم است.

🔍 سربندی و اتصالات در جعبه تقسیم

سربندی یا اتصال سیم ها به یکدیگر، باید در داخل جعبه های تقسیم یا قوطی های کلید و پریز انجام شود. این اتصالات باید محکم، استاندارد و با استفاده از ترمینال های مناسب (مانند ترمینال پیچی یا وایرشو) صورت گیرد. هرگونه اتصال سست یا غیراصولی می تواند منجر به افزایش مقاومت، تولید حرارت و در نهایت آتش سوزی شود. استفاده از چسب برق باکیفیت برای عایق بندی اتصالات الزامی است.

🔍 نصب نهایی تجهیزات و تست

پس از اتمام مراحل سیم کشی، نوبت به نصب کلیدها، پریزها، چراغ ها و سایر تجهیزات می رسد. در این مرحله نیز باید دقت کافی در اتصالات و محکم کردن قطعات به کار رود. در نهایت، پیش از راه اندازی کامل سیستم، تمامی مدارها باید توسط یک برق کار ماهر تست شوند. تست شامل بررسی ولتاژ، جریان، مقاومت عایقی و عملکرد صحیح فیوزها و کلیدهای محافظ جان است.

یک سیم کشی برق ساختمان باکیفیت، هزینه ای نیست، بلکه سرمایه گذاری برای ایمنی و آرامش طولانی مدت است. هرگز کیفیت را فدای قیمت نکنید.

🔍 فواصل استاندارد و قوانین برقکاری

رعایت فواصل استاندارد و قوانین ملی ساختمان در سیم کشی برق ساختمان، از اهمیت بالایی برخوردار است. این قوانین به منظور افزایش ایمنی، جلوگیری از تداخلات و تضمین عملکرد صحیح سیستم برق تدوین شده اند. عدم رعایت این فواصل می تواند منجر به حوادث ناگوار، اتلاف انرژی و حتی عدم تأیید توسط نهادهای ناظر شود.

📘 ارتفاع استاندارد کلید و پریزها

ارتفاع نصب کلیدها و پریزها در ساختمان، بر اساس مقررات ملی ساختمان و استانداردهای ارگونومیک تعیین می شود تا دسترسی به آنها آسان و ایمن باشد:

• پریزهای معمولی:معمولاً در ارتفاع 30 تا 40 سانتی متری از کف تمام شده نصب می شوند.
• کلیدهای روشنایی:در ارتفاع 110 تا 120 سانتی متری از کف تمام شده نصب می گردند.
• پریزهای آشپزخانه و حمام:به دلیل وجود رطوبت، باید در ارتفاع بالاتری (حدود 110 تا 120 سانتی متر برای آشپزخانه و بیشتر برای حمام) نصب شوند و حتماً از نوع ارت دار و ضد آب باشند.

📘 فواصل ایمنی از لوله های آب و گاز

برای جلوگیری از خطرات احتمالی، سیم کشی برق ساختمان باید با فاصله مناسب از لوله های آب و گاز انجام شود:

• لوله های آب:حداقل فاصله 15 سانتی متری باید بین سیم های برق و لوله های آب رعایت شود. در صورت عبور متقاطع، سیم برق باید از بالای لوله آب عبور کند.
• لوله های گاز:حداقل فاصله 30 سانتی متری بین سیم های برق و لوله های گاز ضروری است. عبور سیم برق از داخل لوله های گاز یا مجاورت بسیار نزدیک با آنها ممنوع است.

هرگز سیم های برق را بدون محافظ (لوله) از کنار لوله های آب یا گاز عبور ندهید، حتی اگر فاصله استاندارد را رعایت کرده باشید. این کار می تواند منجر به حوادث جبران ناپذیری شود.

🔍 ایمنی و اشتباهات رایج در سیم کشی برق ساختمان

ایمنی در سیم کشی برق ساختمان نه تنها یک توصیه، بلکه یک ضرورت مطلق است. هرگونه سهل انگاری یا اشتباه در این حوزه می تواند پیامدهای جبران ناپذیری داشته باشد. از خطرات جانی و مالی گرفته تا آسیب های بلندمدت به زیرساخت های ساختمان. شناخت خطرات و پرهیز از اشتباهات رایج، کلید یک سیم کشی ایمن و پایدار است.

استفاده از سیم های غیراستاندارد و نامرغوب، یکی از شایع ترین و خطرناک ترین اشتباهات است که می تواند به آتش سوزی منجر شود.

🔍 خطرات سیم کشی غیراصولی

سیم کشی غیراصولی می تواند منجر به خطرات متعددی شود که برخی از آنها عبارتند از:

• آتش سوزی:اتصالات سست، استفاده از سیم با سطح مقطع نامناسب، بارگذاری بیش از حد مدارها و عدم استفاده از فیوزهای صحیح، همگی می توانند منجر به افزایش دما و در نهایت آتش سوزی شوند.
• برق گرفتگی:عدم رعایت عایق بندی مناسب، عدم استفاده از سیم ارت و کلید محافظ جان، خطر برق گرفتگی را به شدت افزایش می دهد.
• آسیب به تجهیزات:نوسانات ولتاژ، بارگذاری نامناسب و عدم حفاظت کافی، می تواند به وسایل الکتریکی و الکترونیکی آسیب جدی برساند.
• اتلاف انرژی:اتصالات نامناسب و سیم های با مقاومت بالا، منجر به هدر رفت انرژی و افزایش هزینه های برق می شود.

🔍 نحوه انتخاب فیوزهای مناسب (MCB/RCD)

فیوزها و کلیدهای محافظ جان (MCB و RCD) از مهمترین تجهیزات حفاظتی در سیم کشی برق ساختمان هستند که از مدارها در برابر جریان اضافی و نشتی محافظت می کنند. انتخاب صحیح آنها حیاتی است:

• کلید مینیاتوری (MCB):این کلیدها در برابر اضافه بار و اتصال کوتاه محافظت می کنند. ظرفیت آنها باید متناسب با جریان نامی مدار و سطح مقطع سیم باشد. مثلاً برای مدار روشنایی با سیم 1.5 میلی متر مربع، MCB 10 آمپر و برای مدار پریز با سیم 2.5 میلی متر مربع، MCB 16 آمپر مناسب است.
• کلید محافظ جان (RCD/RCCB): این کلیدها برای حفاظت در برابر برق گرفتگی و نشتی جریان به زمین استفاده می شوند. نصب آنها در حمام، آشپزخانه و مدارهای اصلی ساختمان الزامی است.

🔍 تکنولوژی های نوین در سیم کشی برق ساختمان

عصر حاضر، دوران تحول دیجیتال و هوشمندسازی است و صنعت سیم کشی برق ساختمان نیز از این قاعده مستثنی نیست. با ظهور فناوری های جدید، امکانات بی نظیری برای افزایش کارایی، ایمنی و راحتی در ساختمان ها فراهم شده است. این تکنولوژی ها نه تنها به بهبود عملکرد سیستم های برق کمک می کنند، بلکه تجربه زندگی در ساختمان را نیز ارتقا می بخشند.

📘 هوشمندسازی ساختمان (BMS)

سیستم مدیریت ساختمان (Building Management System – BMS) یک سیستم یکپارچه است که امکان کنترل و نظارت بر تمامی زیرسیستم های ساختمان از جمله روشنایی، سرمایش، گرمایش، تهویه مطبوع، سیستم های امنیتی و حتی آبیاری را فراهم می کند. با استفاده از BMS، می توان مصرف انرژی را بهینه کرد، ایمنی را افزایش داد و راحتی ساکنین را بهبود بخشید. این سیستم ها قابلیت برنامه ریزی و کنترل از راه دور از طریق اپلیکیشن های موبایل را نیز دارند.

📘 سیستم های سیم کشی بی سیم

در برخی کاربردها، به ویژه در فضاهای بازسازی شده یا موقت، سیستم های سیم کشی بی سیم می توانند جایگزین مناسبی برای سیم کشی سنتی باشند. این سیستم ها با استفاده از فناوری هایی مانند Wi-Fi، بلوتوث یا امواج رادیویی، امکان انتقال سیگنال ها و حتی انرژی را بدون نیاز به کابل کشی فیزیکی فراهم می کنند. این روش انعطاف پذیری بالایی دارد و نصب آن سریع تر و کم هزینه تر است، البته برای انتقال توان بالا هنوز محدودیت هایی دارد.

اگرچه هوشمندسازی مزایای زیادی دارد، اما زیرساخت سیم کشی پایه باید کاملاً استاندارد باشد تا سیستم های هوشمند بتوانند به درستی و بدون مشکل کار کنند.

«در دنیای امروز که تکنولوژی با سرعت نور پیش می رود، سیم کشی برق ساختمان دیگر صرفاً به معنای عبور دادن چند رشته سیم از دیوار نیست، بلکه به معنای خلق یک زیرساخت هوشمند و ایمن برای زندگی آینده است.»

— مهندس برق، متخصص ساختمان

❓ حداقل سطح مقطع سیم برای پریزهای برق عمومی در ساختمان مسکونی چقدر باید باشد؟

برای پریزهای برق عمومی در ساختمان های مسکونی، حداقل سطح مقطع سیم فاز و نول 2.5 میلی متر مربع و سیم ارت 1.5 میلی متر مربع توصیه می شود. این اندازه برای تحمل جریان های مصرفی معمول در لوازم خانگی استاندارد است.

❓ تفاوت اصلی سیم کشی سری و موازی در تجهیزات روشنایی چیست؟

در سیم کشی سری، اگر یکی از لامپ ها قطع شود، بقیه نیز خاموش می شوند؛ ولتاژ بین لامپ ها تقسیم شده و نور کمتری دارند. در سیم کشی موازی، هر لامپ مستقل عمل می کند و با قطع شدن یکی، بقیه روشن می مانند و ولتاژ کامل به هر لامپ می رسد که باعث نور بیشتر می شود.

❓ چرا استفاده از لوله حفاظتی برای سیم های داخل دیوار الزامی است؟

لوله های حفاظتی سیم ها را در برابر آسیب های فیزیکی مانند سوراخ شدن توسط میخ یا مته، رطوبت، جوندگان و حرارت محافظت می کنند. این کار به افزایش ایمنی و طول عمر سیستم برق کمک شایانی می کند و از خطرات احتمالی جلوگیری می نماید.

❓ چگونه می توان از نشت جریان و خطرات برق گرفتگی در سرویس های بهداشتی جلوگیری کرد؟

برای جلوگیری از نشت جریان و برق گرفتگی در سرویس های بهداشتی، استفاده از کلید محافظ جان (RCD) الزامی است. همچنین، تمامی پریزها باید ارت دار باشند و در فاصله مناسب از شیرآلات و منابع آب نصب گردند و از نوع ضد رطوبت باشند.

❓ بهترین زمان برای شروع عملیات سیم کشی در پروژه ساختمانی چه مرحله ای است؟

بهترین زمان برای شروع سیم کشی برق ساختمان، پس از اتمام کارهای بنایی، دیوارکشی و پیش از گچ کاری و نازک کاری است. در این مرحله، دسترسی به دیوارها برای شیارزنی و لوله گذاری آسان تر است و می توان تغییرات لازم را اعمال کرد.

📌 جمع بندی

همانطور که در این مقاله جامع بررسی شد، سیم کشی برق ساختمان فرآیندی پیچیده و حیاتی است که نیازمند دقت، دانش فنی و رعایت کامل استانداردهاست. از انتخاب صحیح متریال و طراحی نقشه دقیق گرفته تا اجرای گام به گام و نظارت بر ایمنی، هر مرحله نقش مهمی در تضمین کارایی و امنیت سیستم برق ساختمان ایفا می کند. با رعایت اصول و نکات مطرح شده، می توانید از یک سیم کشی مطمئن و باکیفیت بهره مند شوید و از خطرات احتمالی جلوگیری کنید. به یاد داشته باشید که در این زمینه، همیشه مشورت با متخصصین و برق کاران مجرب بهترین راهکار است.
